SV4401A 50KHz-4.4GHz ベクトル ネットワーク ベクトル アナライザ 100Db ダイナミック NanoVNA

SV4401A 50KHz-4.4GHz ベクトル ネットワーク ベクトル アナライザ 100Db ダイナミック NanoVNA

特徴：
1: このバージョンの回路設計とチップは国際認証基準に準拠しており、FCC および CE 認証を取得しています。

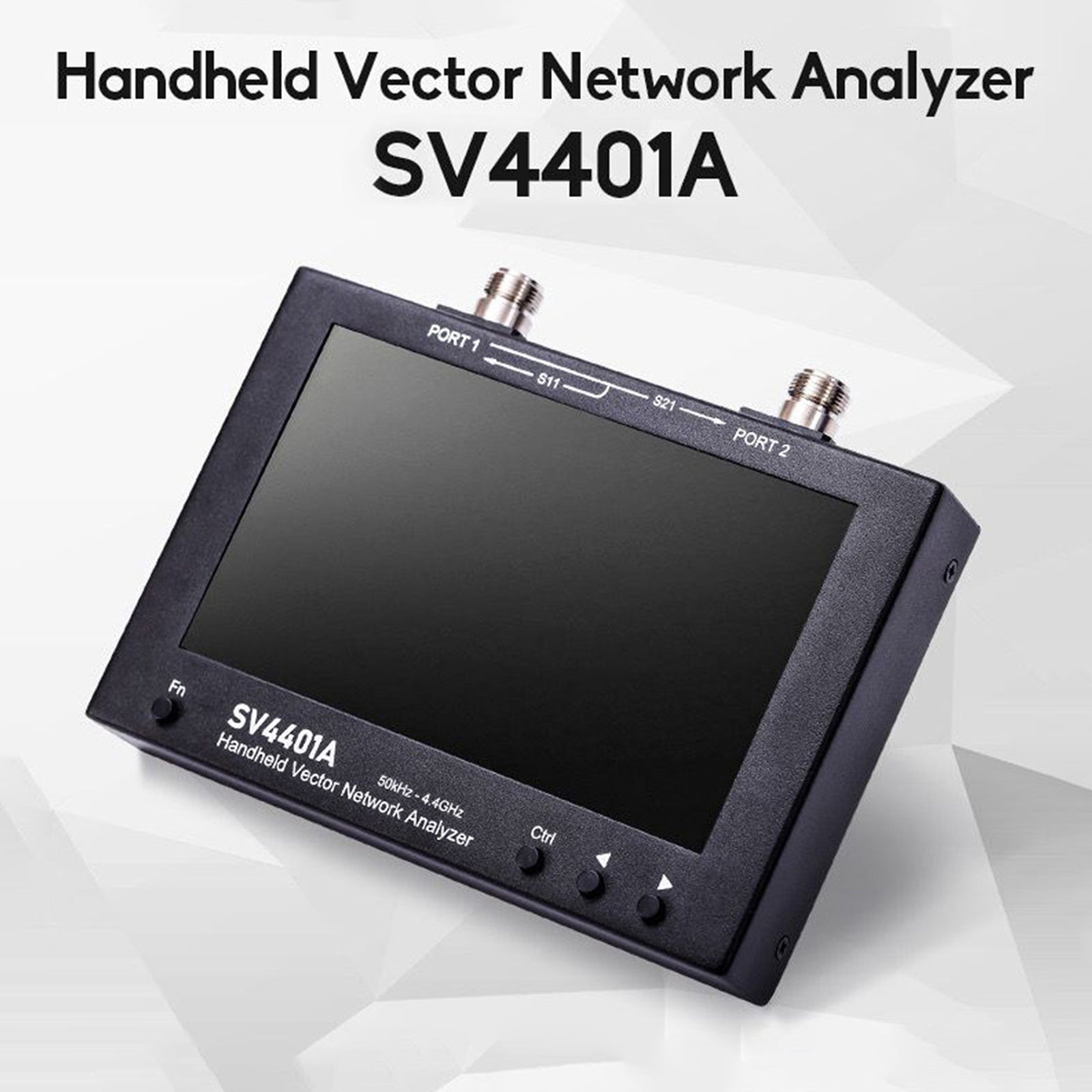

2: 50khz-4.4ghz ハンドヘルド ベクトル ネットワーク アナライザー。コンパクトなサイズで持ち運びやすく、高速で正確に動作します。

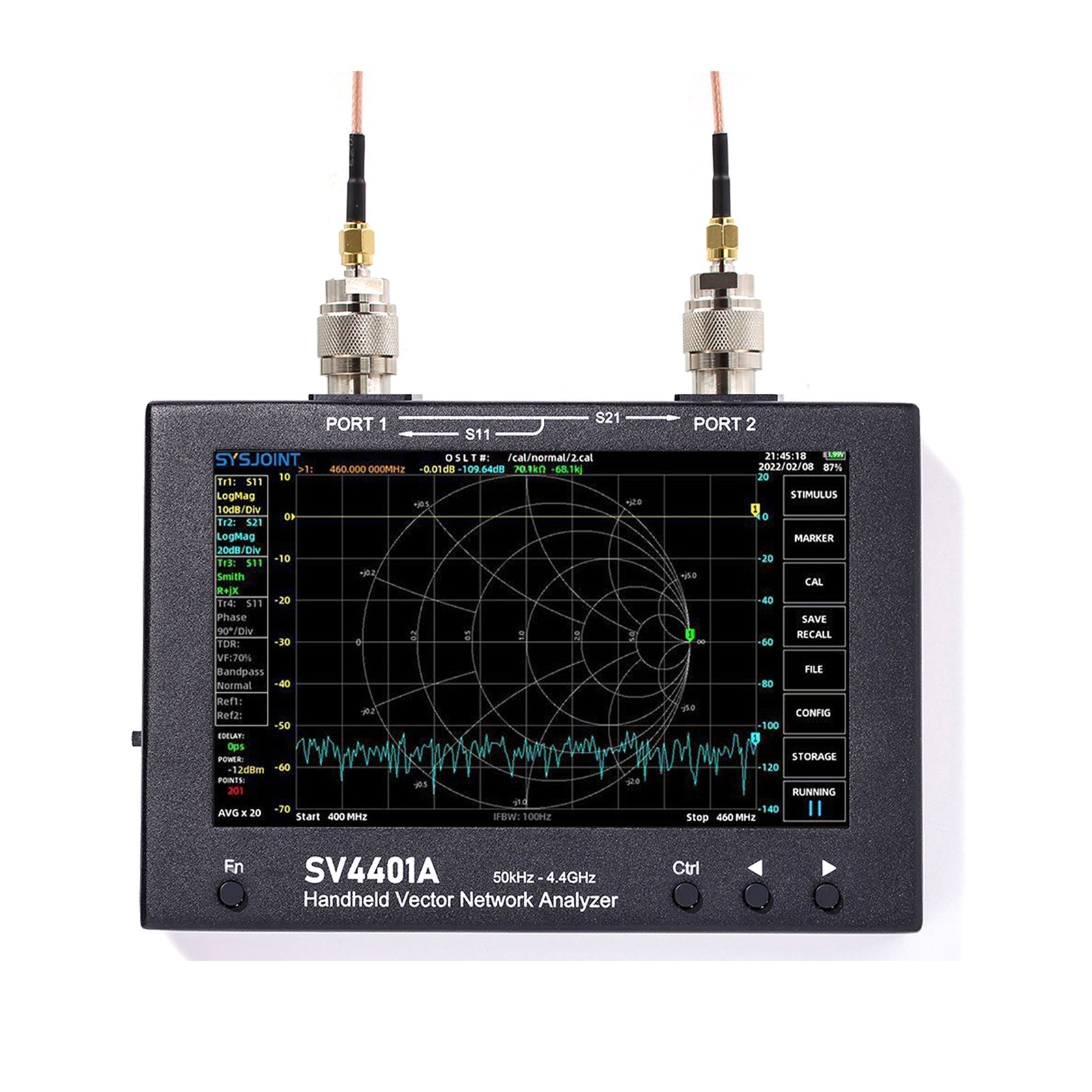

3: 7 インチ IPS 搭載 LCD 画面、静電容量式タッチ制御、1001 スキャン ポイント: より多くの測定詳細を表示し、重要な情報の見逃しを回避します。

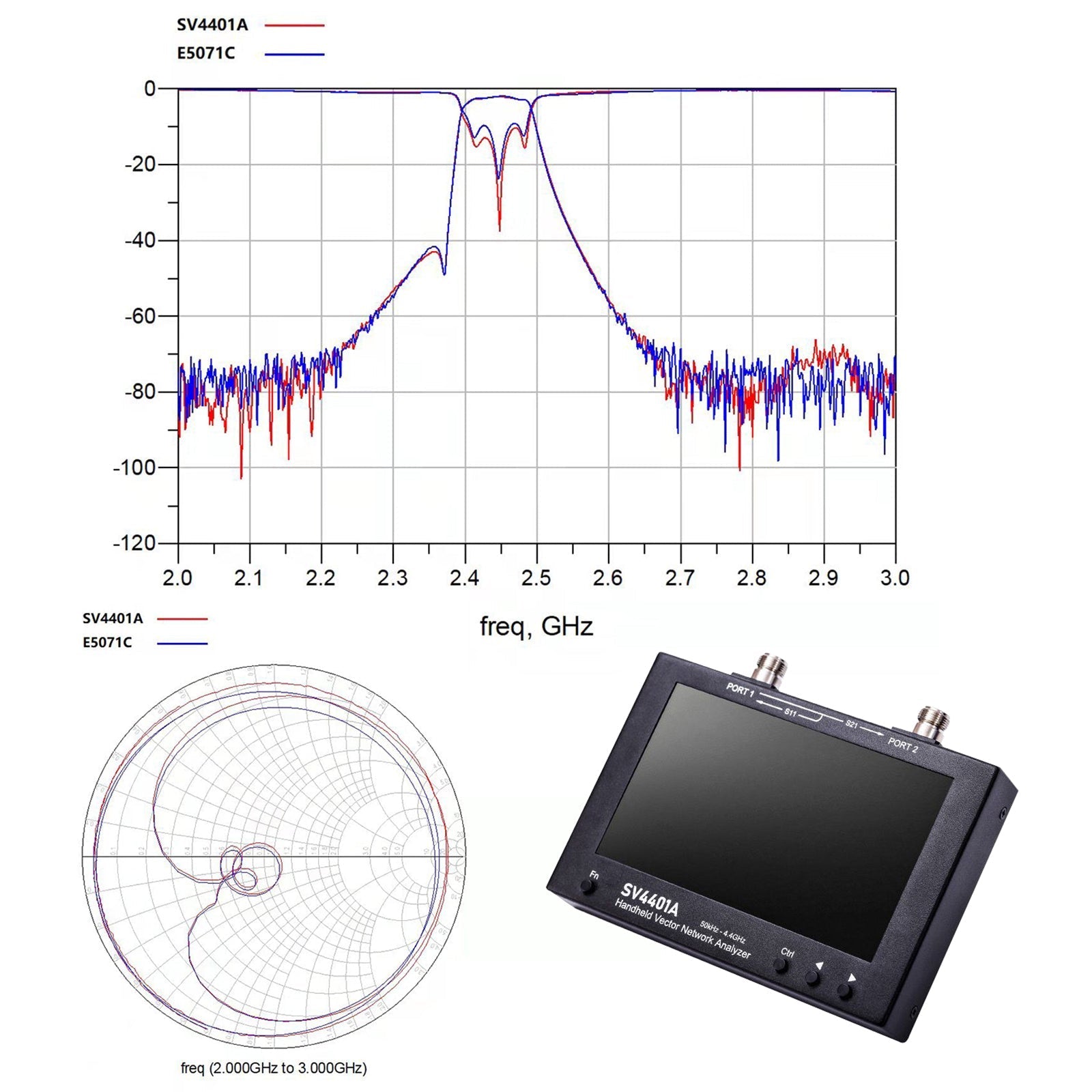

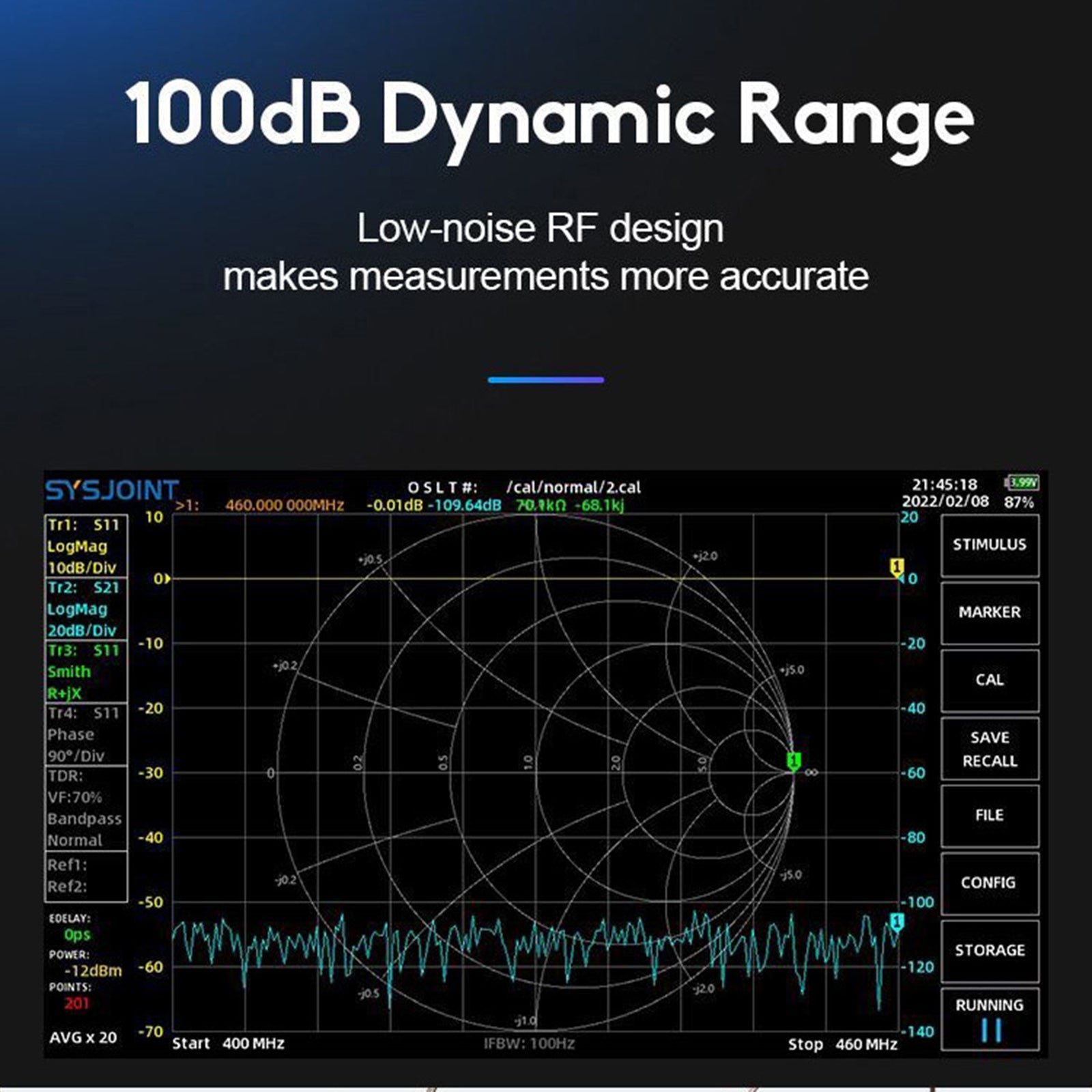

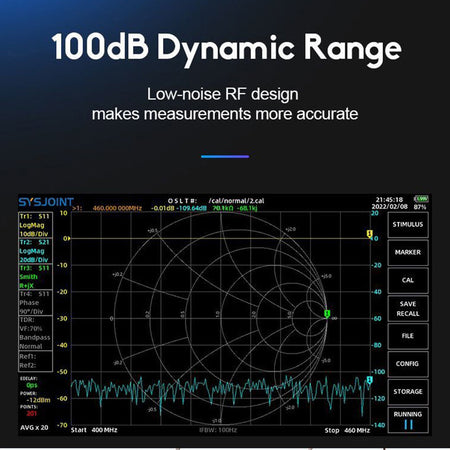

4: 100db のダイナミック レンジ: 適切に設計されたフロント RF 回路はノイズ フロアが最適化されており、正確で信頼性の高い測定を保証します。

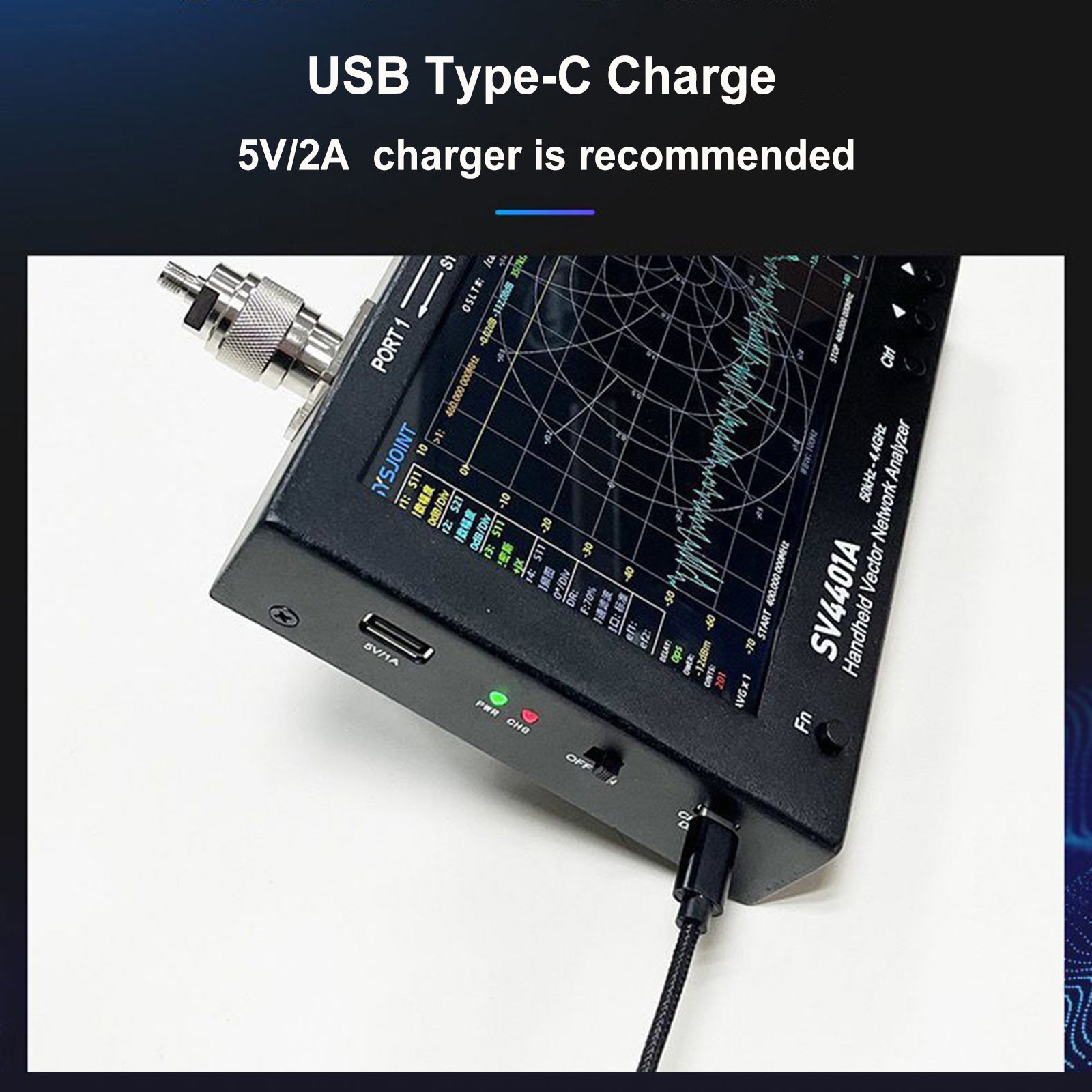

5: 内蔵の 18650 リチウム電池の耐久時間は 4 時間に達し、USB Type-C インターフェイスから電源が供給されます。5V/2A 充電器が推奨されます。
6: キャリブレーションステータス、スクリーンショット、SNP ファイルを保存するための 8GB メモリカードが内蔵されています。
7: 50K-4.4GHz 周波数範囲: カバーされる周波数範囲には MF/LF/HF/VHF/UHF が含まれます。あらゆる種類のアンテナやフィルター、アンプ、減衰器、ケーブル、デュプレクサ、カプラなどを測定できます。

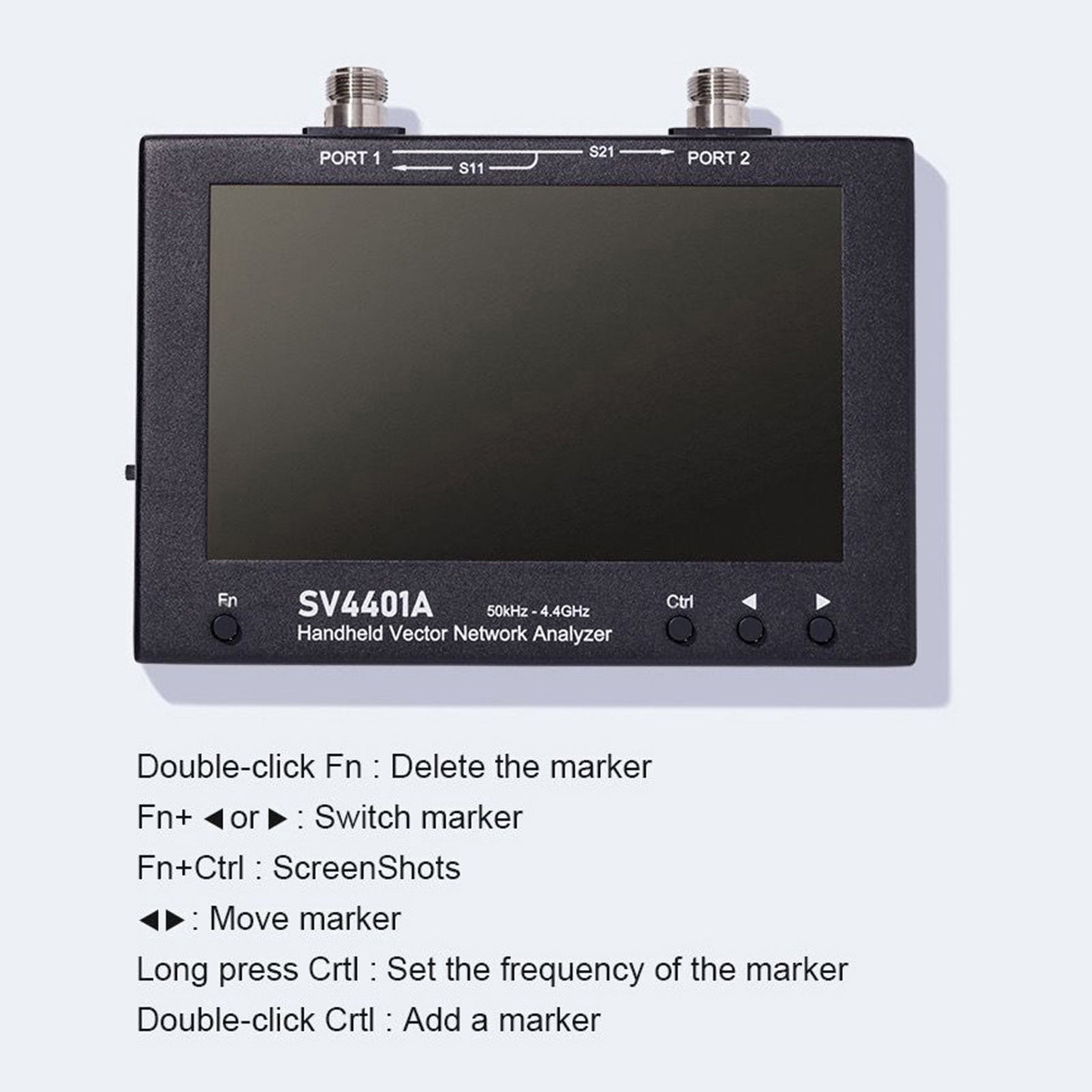

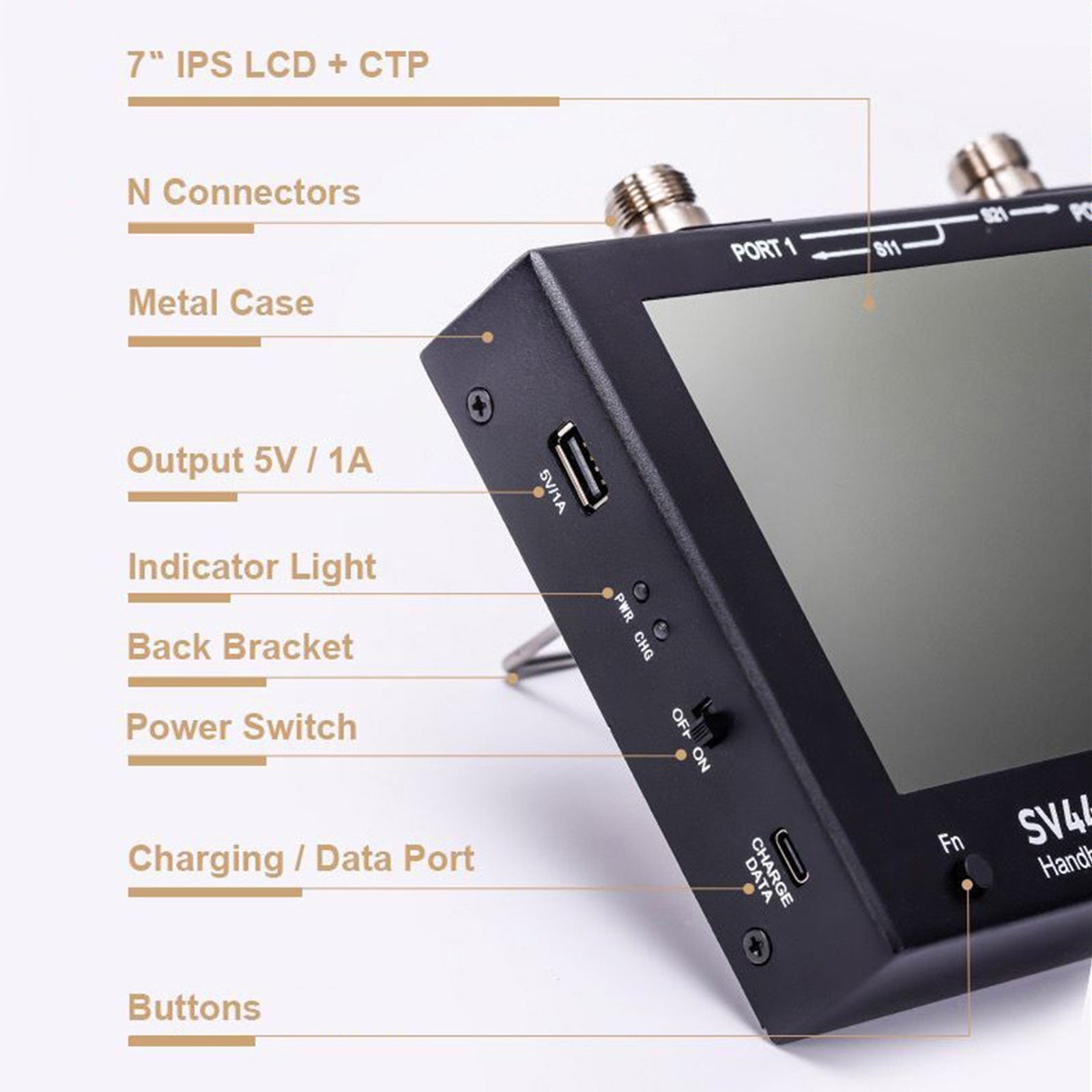

8: 4 つのボタン + 静電容量式タッチで操作全体を完了します。オールメタルパッケージにより、電磁干渉を効果的に遮断できます。
9: 片手操作モードが有効になっています。人間工学に基づいたバックサポート付き設計で、励起パワーは調整可能です。
10: 42dbm ～ -12dbm。アンプの入力インピーダンスの測定に適しており、N 型インターフェースにより製品の安定性と耐久性が向上します。
11: TDR 機能により、ケーブルの長さを測定したり、ケーブルの断線をチェックしたりすることができます。
12：可変 IF 帯域幅：7 種類の IF 帯域幅が利用可能で、広い帯域幅は高速スキャンに適しており、狭い帯域幅は測定ノイズを大幅に低減できます。
13：大容量ストレージ：12個の保存/呼び出しスロットを装備しており、キャリブレーション状態をすばやく保存/呼び出しできます。
14: キャリブレーション状態をファイルとして保存することもできます。保存量はメモリカードの容量によってのみ制限されます。
15: 対数振幅、位相周波数図、グループ遅延、スミス、極座標、線形振幅、VSWR、実部/虚部、抵抗/リアクタンス、品質係数、その他の表示形式をサポート
16: 開始周波数と停止周波数、電気遅延、励起エネルギー、スイープ ポイント、平均係数をすばやく調整します。
17: 仮想 U ディスク機能: USB Type-C データ ケーブルを使用してコンピューターに接続し、メモリ カード上のファイルにアクセスします (このモードではスクリーンショットを撮ることはできません)。この方法は、ファームウェアのアップグレードにも使用できます。

詳細:
状態: 100%新品
周波数範囲: 50KHz-4.4GHz
RFからの出力電力: -42dBm～-12dBm (1dBステップ)
RFインターフェース形式: N型メスコネクタ(N-SMAアダプタ付き)
RF入力電力: 最大0dBm (DC < 5v)
周波数精度: <±1ppm (<140MHz); <±5kHz (>140MHz)
S21ダイナミックレンジ: 75dB（<3GHZ）； 60dB（>3GHZ）
S11 ダイナミック レンジ: 50dB (<3GHZ); 40dB (>3GHZ)
スイープポイント: 1001 (101～1001 に設定可能)
スキャン速度: 400 ドット/秒 (f>140MHz)
帯域幅: デフォルトで 12.5KHZ (オプションで 6.25k/3.12k/1k/300hz/100hz/30hz)
平滑化：算術平均（平均係数：1～25倍）
トレース数: 7 (測定トレース 4 つ、基準トレース 2 つ、TDR トレース 1 つ)
マーカーの数: 8
キャリブレーション状態保存数: 12 グループ (内部メモリカードへのファイル保存をサポート)
ストレージ容量: 8GB メモリカード内蔵
ディスプレイ: 7インチ高輝度IPS LCDスクリーン (解像度: 1024x600)
操作モード: 静電容量式タッチ + 物理ボタン
ローカルスクリーンショット: サポート
消費電力: 5W
バッテリー寿命: 4 時間 (画面の明るさ 50%)

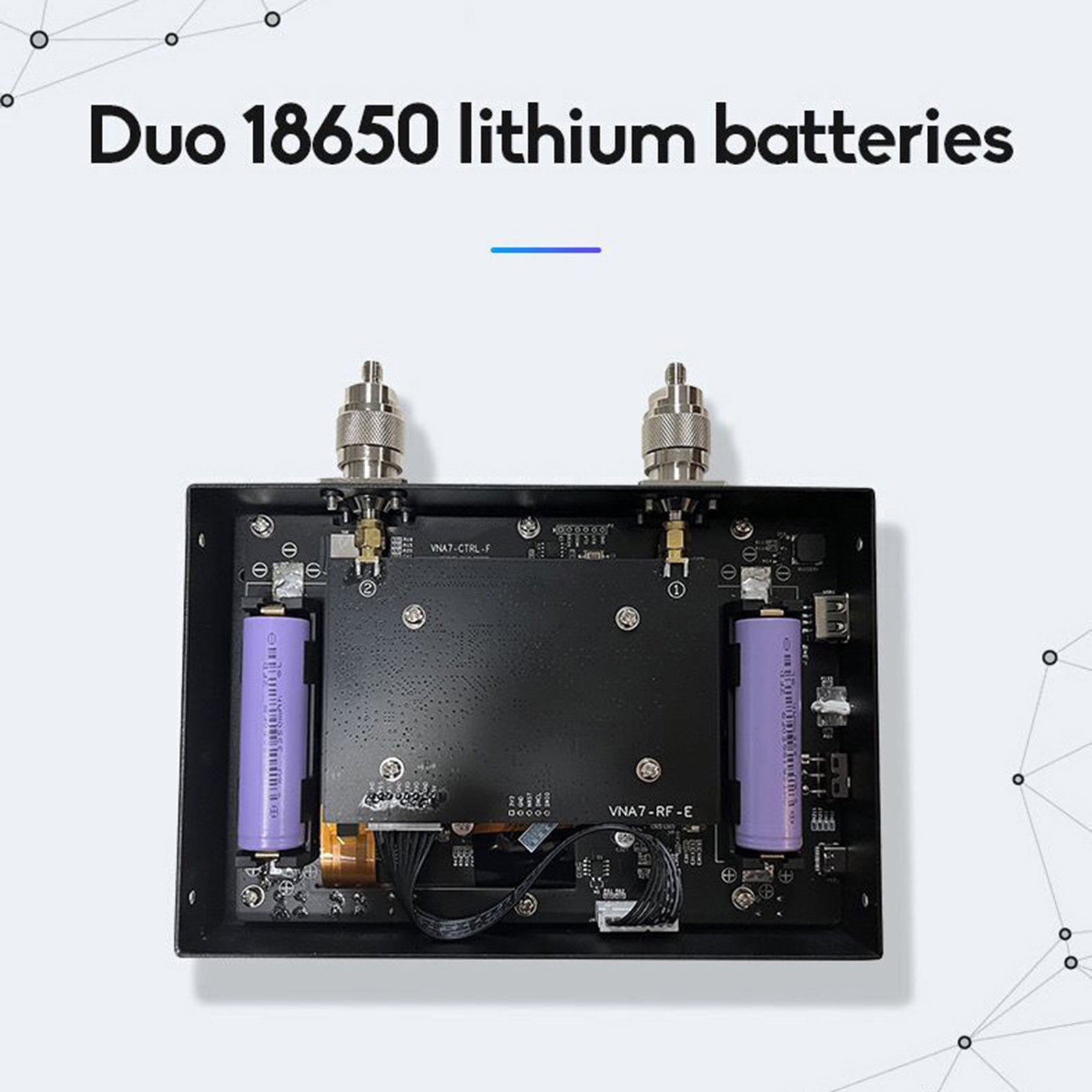

バッテリー: 内蔵18650リチウム電池2個 (3.6v/3350mah x 2)
充電/データインターフェース: USB Type-C
充電電圧: 4.7V~5.5V (5V/2A充電推奨)
電源出力: USB 5V/1A
動作温度: 0℃~45℃

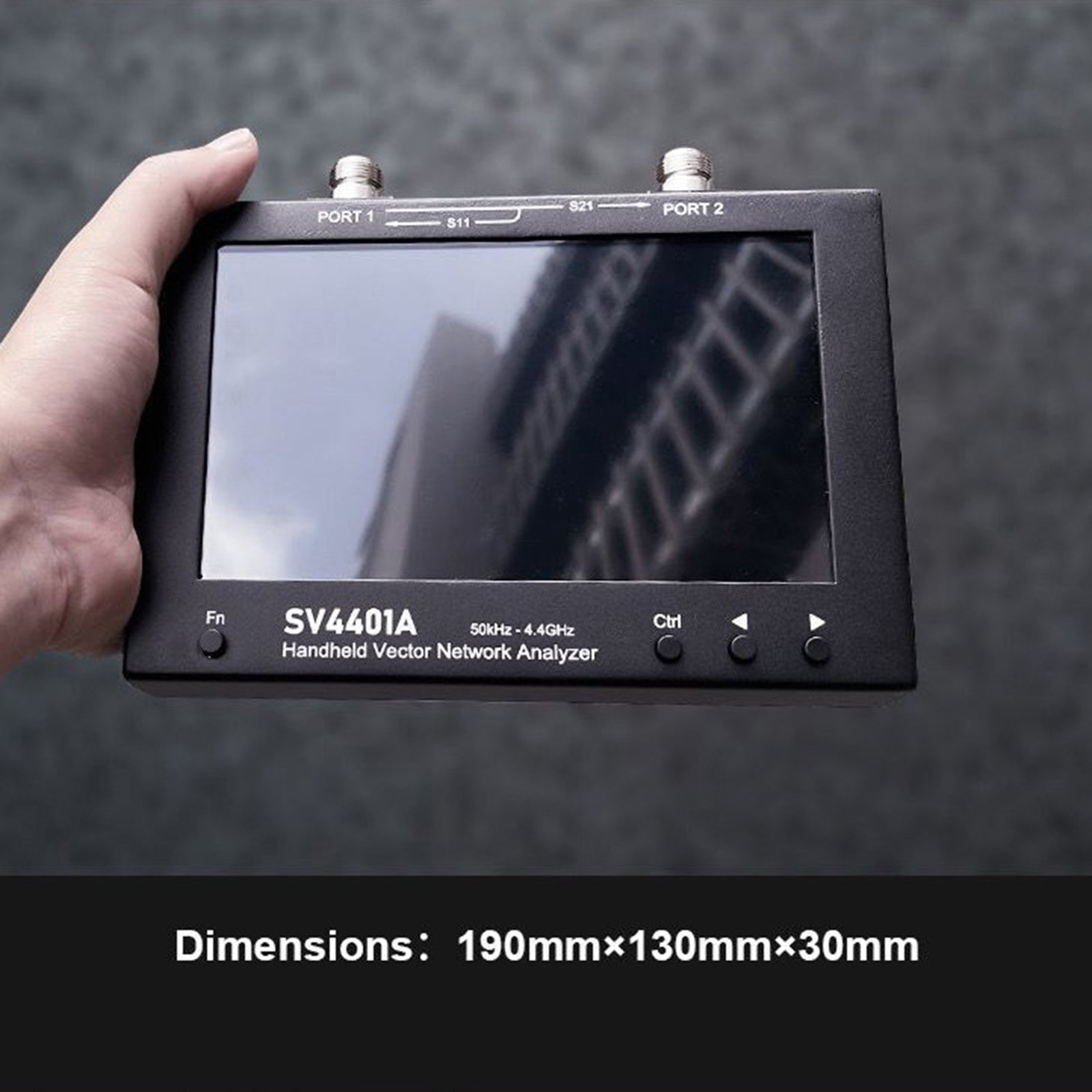

寸法: 190x130x30mm/7.5x5.1x1.2インチ (RFインターフェースサイズなし)
本体重量: 1.15kg/2.5lb

ファームウェアのアップグレード方法：データケーブルでコンピューターを接続し、Ctrlキーを押しながら電源を入れ、YawangのUdiskをクリックします。
コンピュータにUSBフラッシュドライブが表示されます。アップグレードファイルをUSBフラッシュドライブにコピーし、元のファイルを上書きしてシャットダウンします。
Ctrl キーを押したままにしてオンにすると、ダイアログ ボックスがポップアップ表示されるので、[アップグレード] をクリックし、完了するまで待ってからシャットダウンして再起動します。

注記：
1. 手作業で計測しているため、1〜3mmの誤差が生じる場合があります。
2.モニターの発色により、実際の商品の色と多少異なる場合がございます。

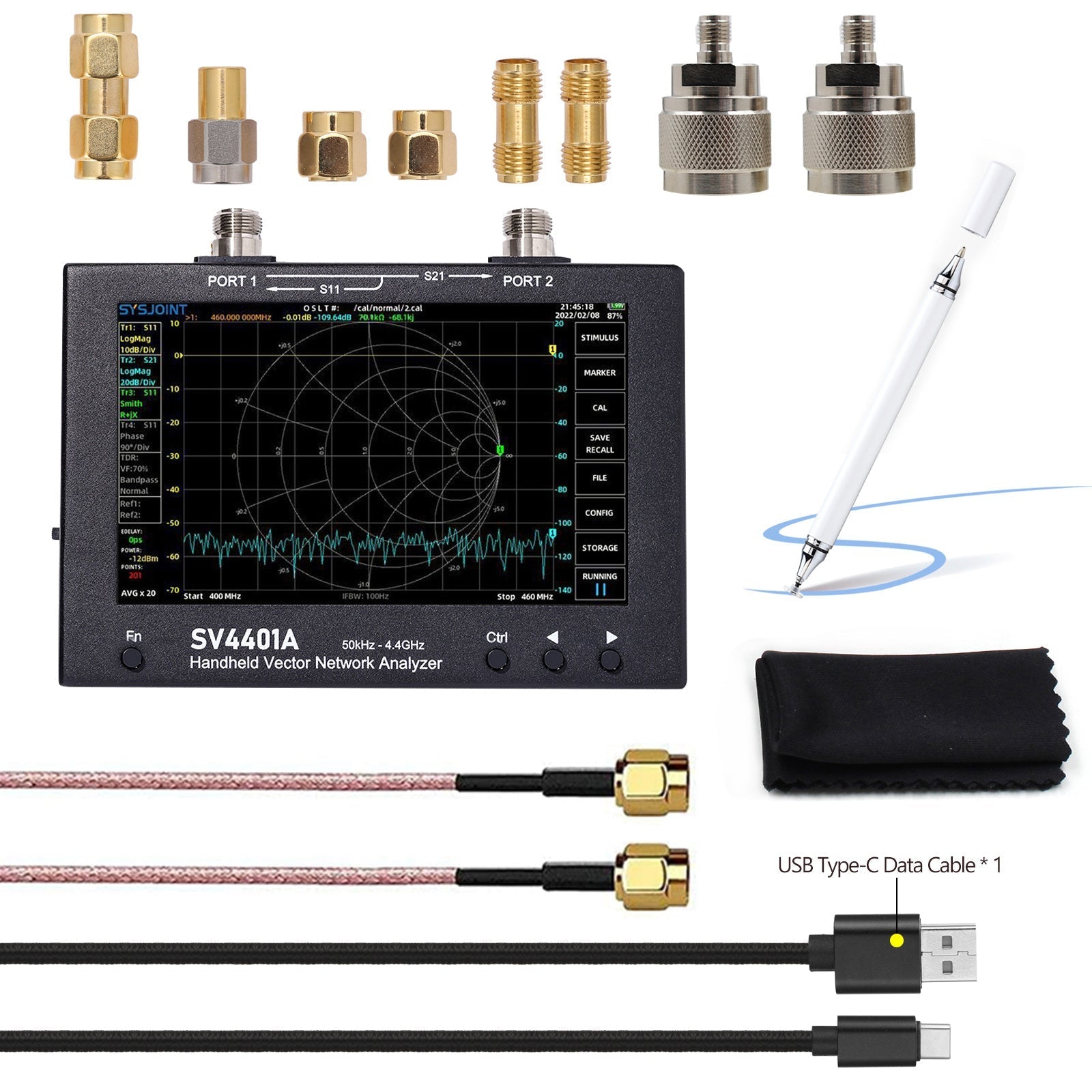

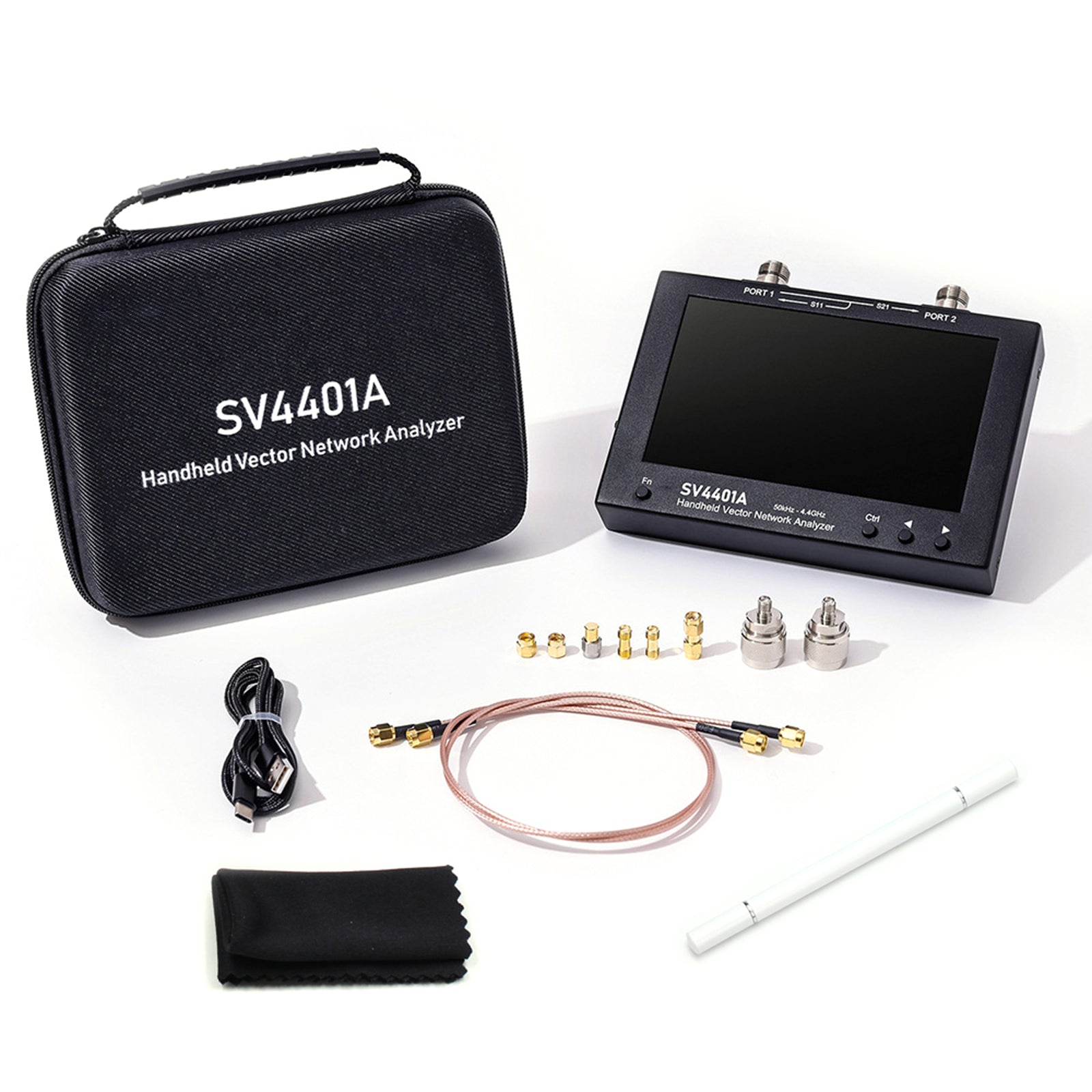

パッケージは以下を含みます：
SV4401Aマシン x 1
2 x N オス - SMA メス アダプタ
SMAオープン/ショート/ロードキャリブレーションキット x 1
2 x SMAメス-SMAメスコネクタ
SMA オス - SMA オス コネクタ x 1
2 x 50cm/19.7インチRG316ケーブル
USB Type-Cデータケーブル x 1

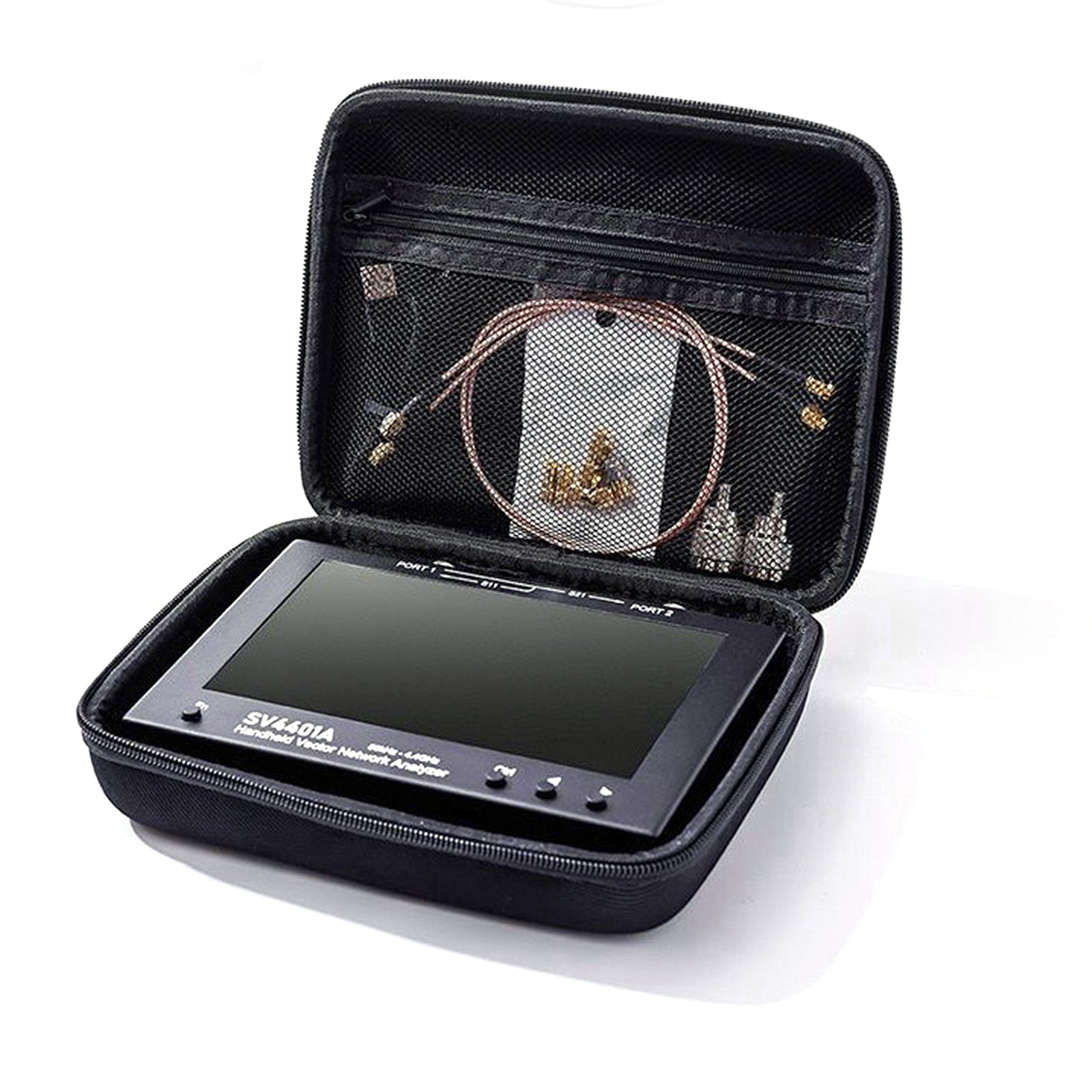

収納バッグ x 1。

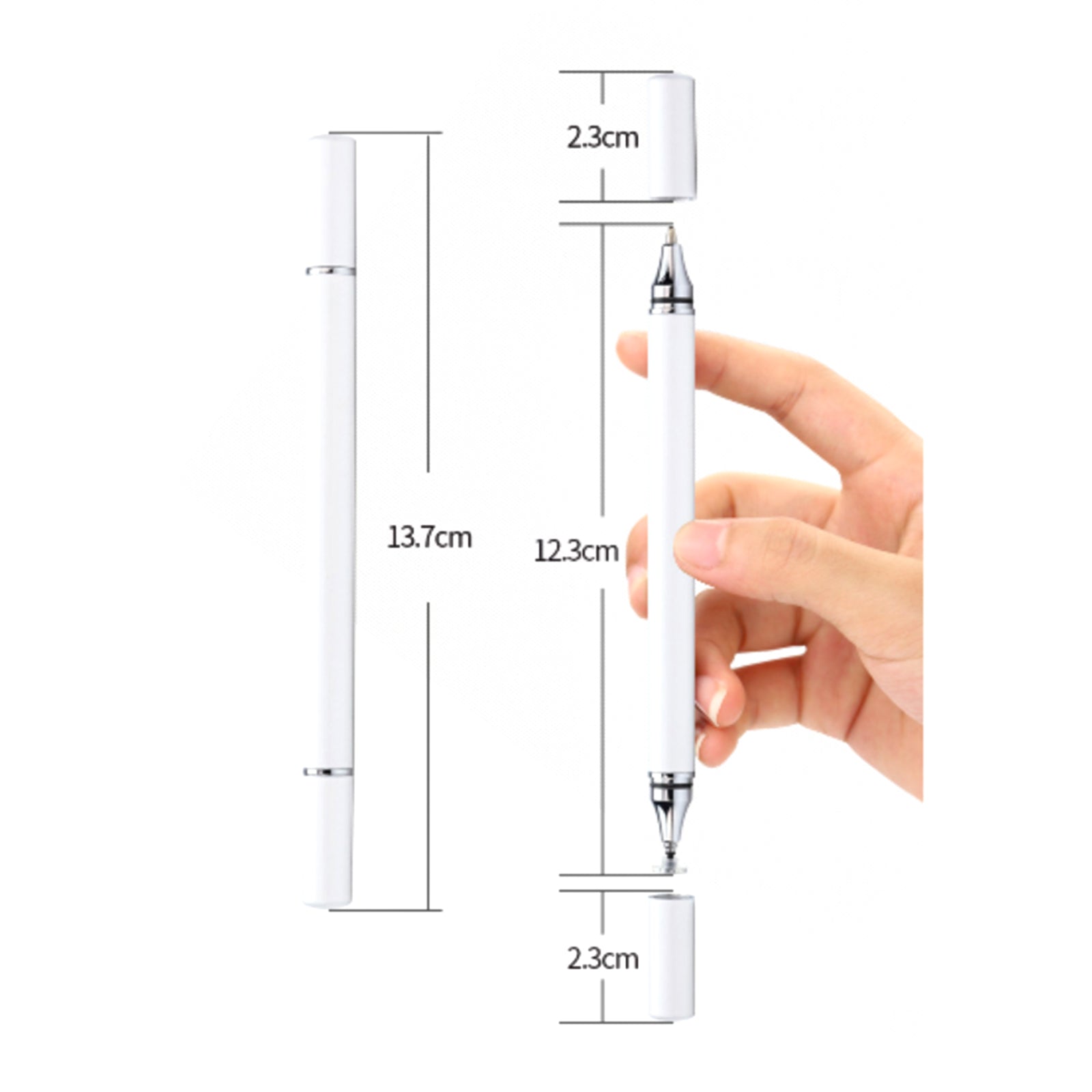

静電容量式タッチペン x 1
ミラークロス x 1
