JPC-12 7MHz-50MHz 100W マルチバンド HF 短波 GP アンテナ QRP アマチュア無線用

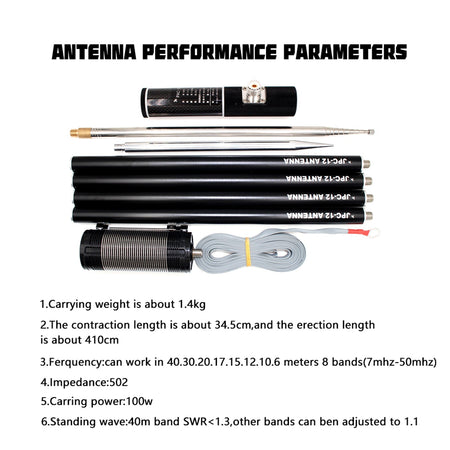

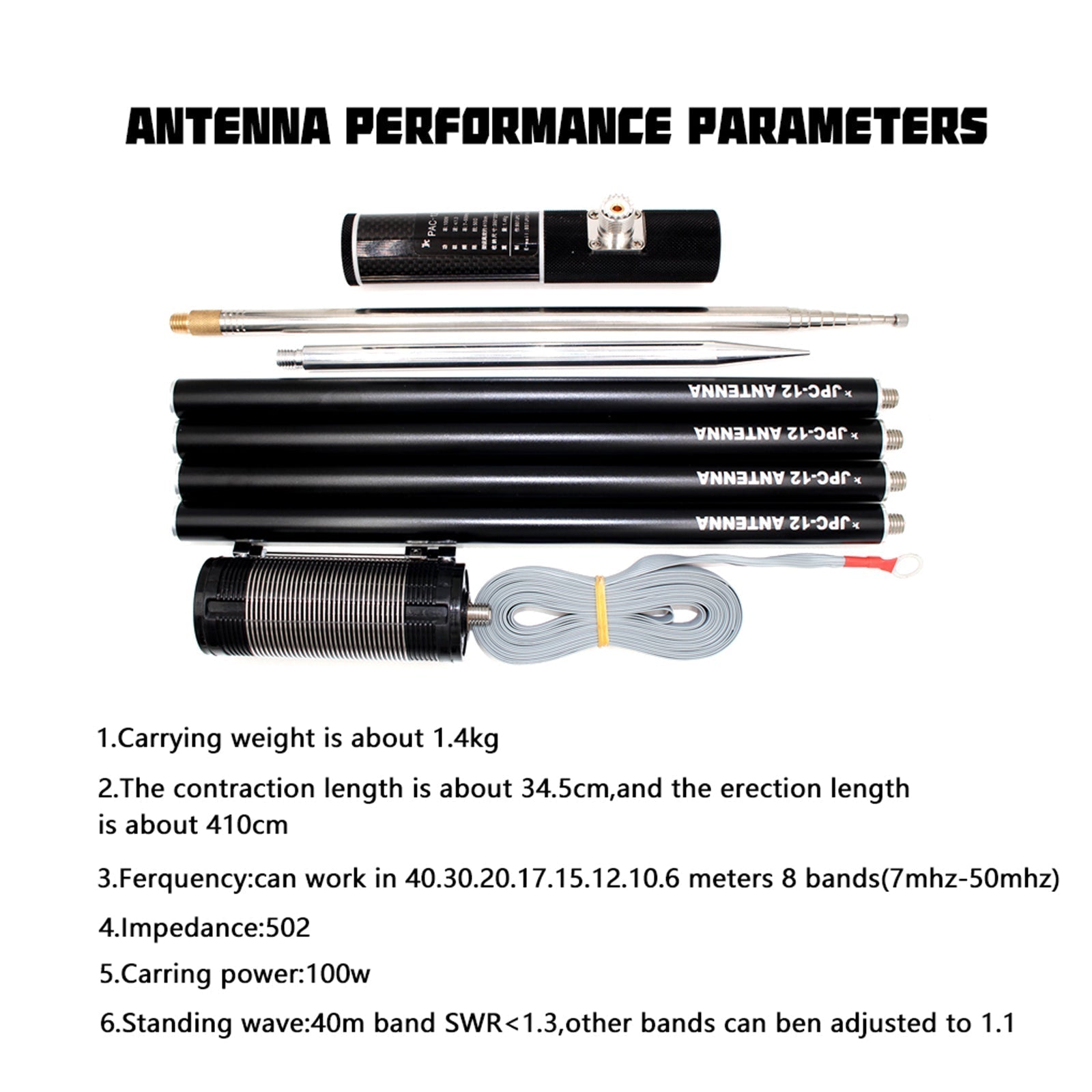

製品パラメータ:
1.梱包重量：約1.35kg 梱包サイズ：36×22×4cm
2.収縮長さは約34.5cm、勃起長さは約410cmです。
3. 周波数: 40.30.20 17.15.12.10.6 メートルで 8 つのバンド (7mhz-50mhz) で動作できます。
4. インピーダンス: 50 (Ω)
5. ローリングパワー：100W
6. 縦波: 40m SWR バンド <1.3、他のバンドは 1.1 に調整可能

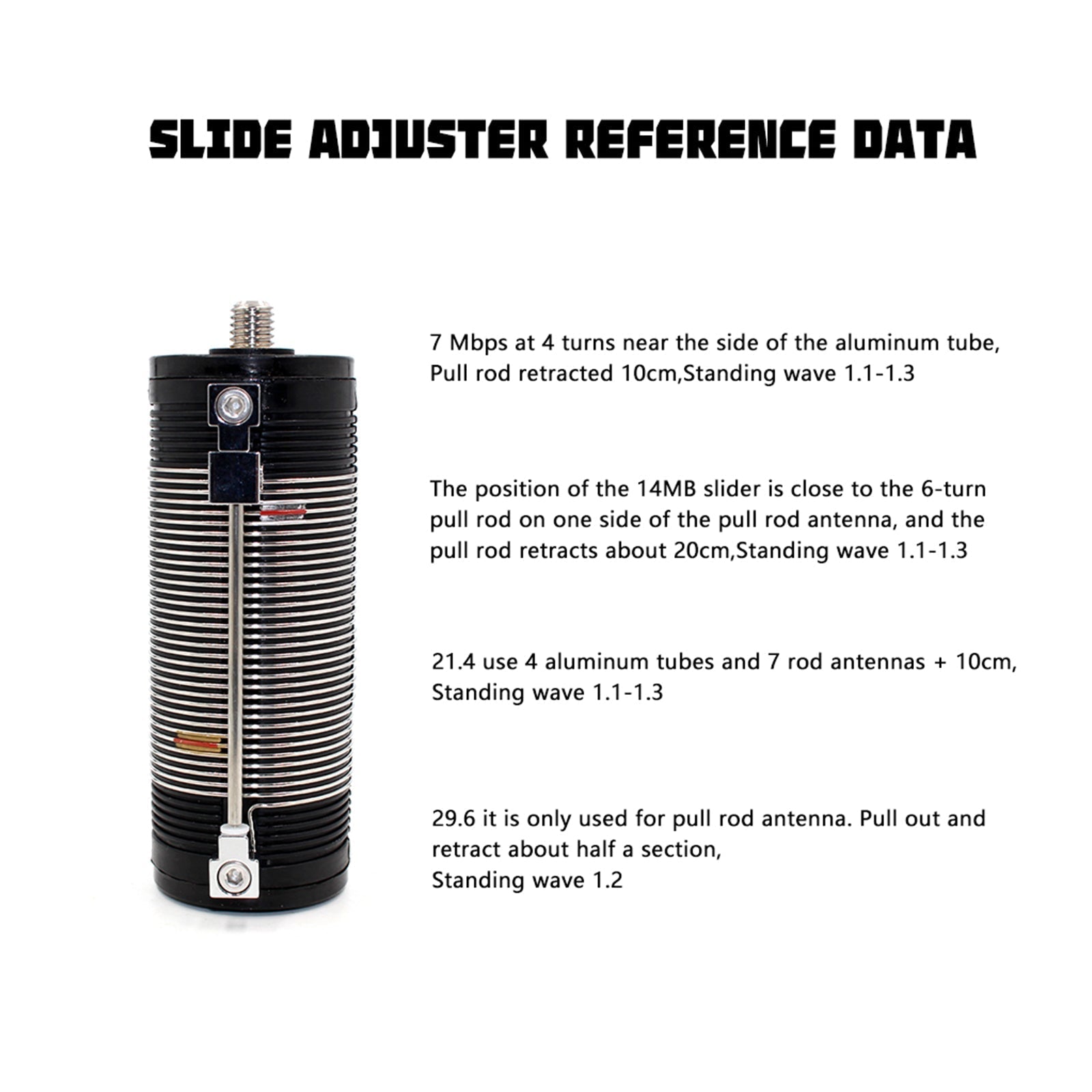

スライダー参照データ:
アルミ管に7mbを4回転近づけると、プルロッドは約10cm後退し、足波は1.1-1.3になります。
14mbスライダーの位置はロッドアンテナの側面に近い6回転で約20cm引き戻します。足波1.1-1.3
21.4 アルミ管と4極アンテナ、7-10cm、垂直波1.1-1.3
29.6 アンテナがポールから引き出されている限り、全員が約半分のセクションを引き戻すと、定在波は1.2になります。
予防：
1 グランドグリッド接続リングをグランドアンカーのネジに直接取り付け、ベースにねじ込みます。次に、リンクベース、4つのアルミニウムチューブ、ローディングコイル、ロッドアンテナがあります。
2.定在波調整の場合、タレントアナライザーがある場合は、まず定在波の最低点を探して共振周波数が高いか低いかを確認します。共振周波数が高い場合は、アンテナが短いことを意味します。ロッドアンテナを長くするか、ローディングコイルの巻き数を増やします。共振周波数が低い場合は、ロッドアンテナのアンテナを短くするか、ローディングコイルの巻き数を減らします。
タレントメーターがない場合は、ラジオに付属の定在波メーターを使用し、FM、AM、またはRTTYモードに設定し、送信電力を約10ワットに下げ、送信ボタンを押し、無線周波数ノブを調整し、各周波数帯を検索します。定在波の最小点、共振周波数のレベルを見て、上記の方法を使用して調整します。
3. アースネットを使用する場合は、3〜4枚に切り取ります。アースグリッドの角度を調整することで、アンテナインピーダンスを変更できます。

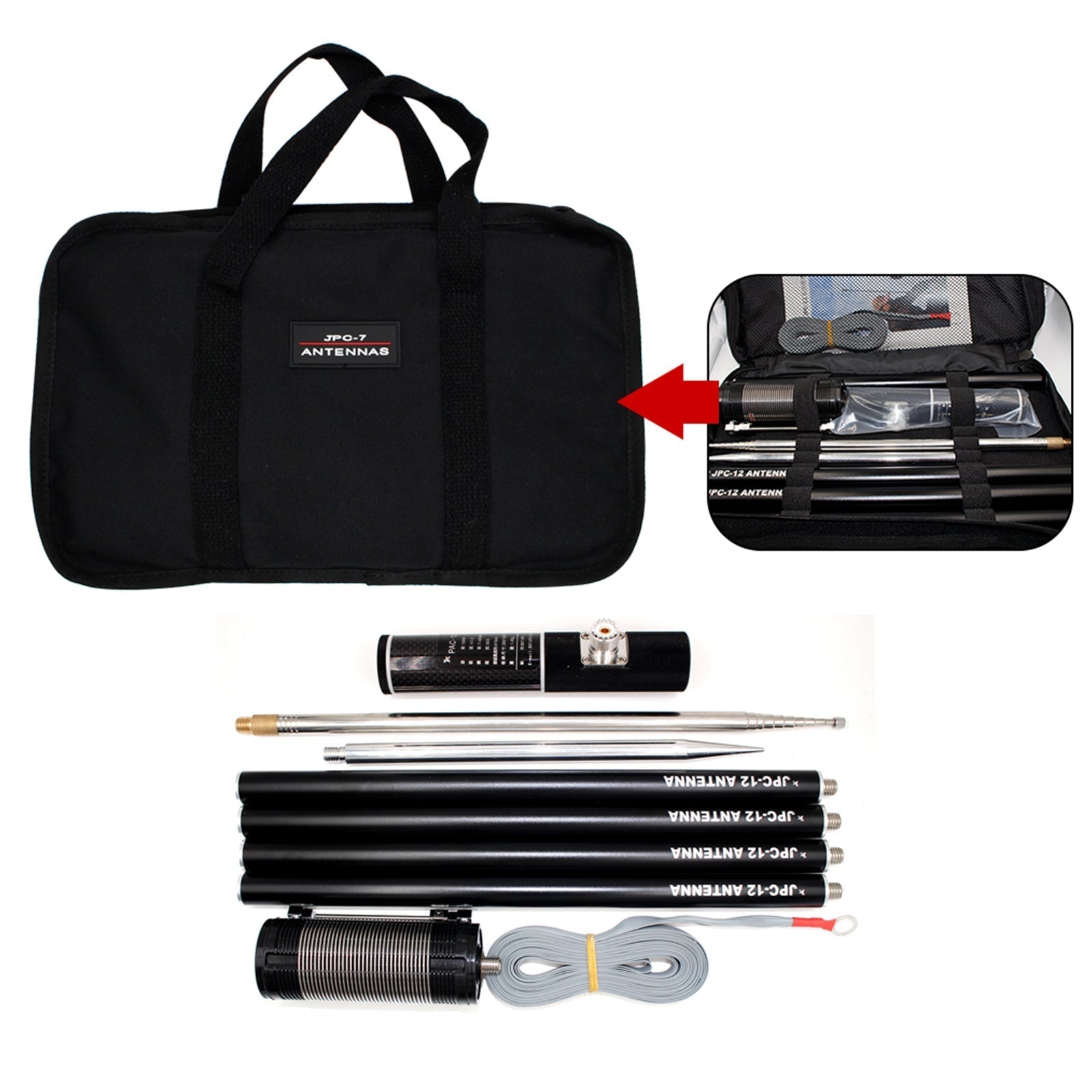

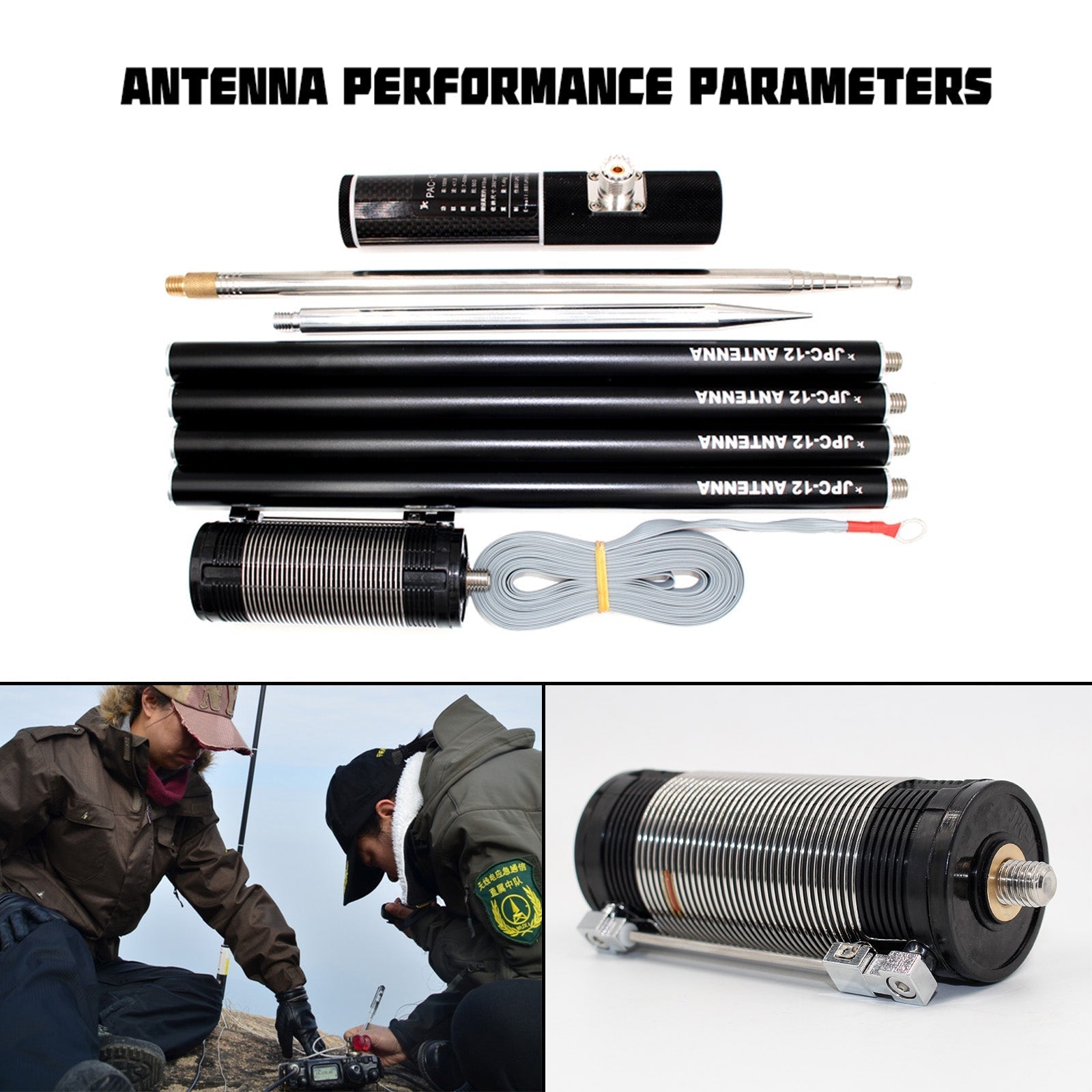

パッケージは以下を含みます：

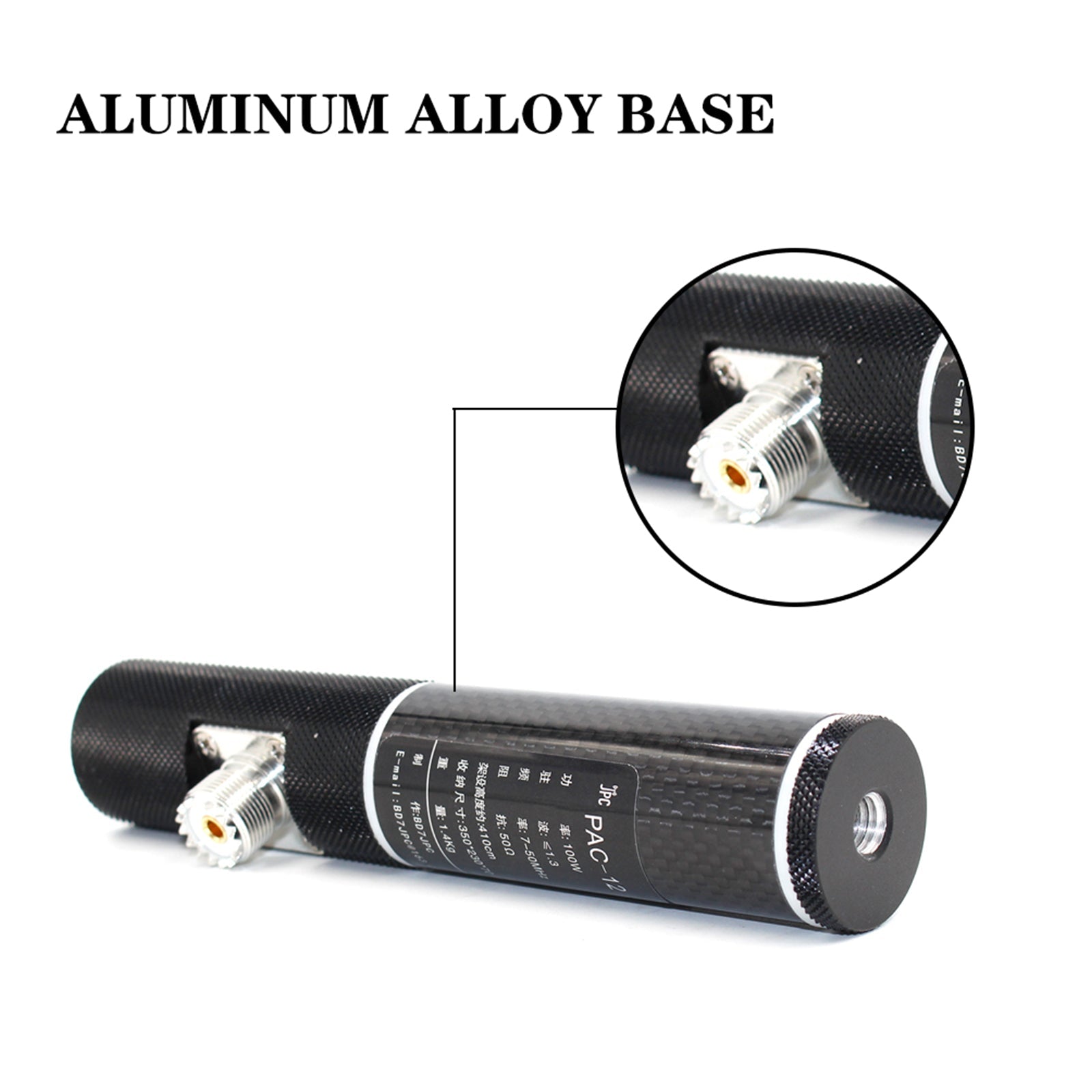

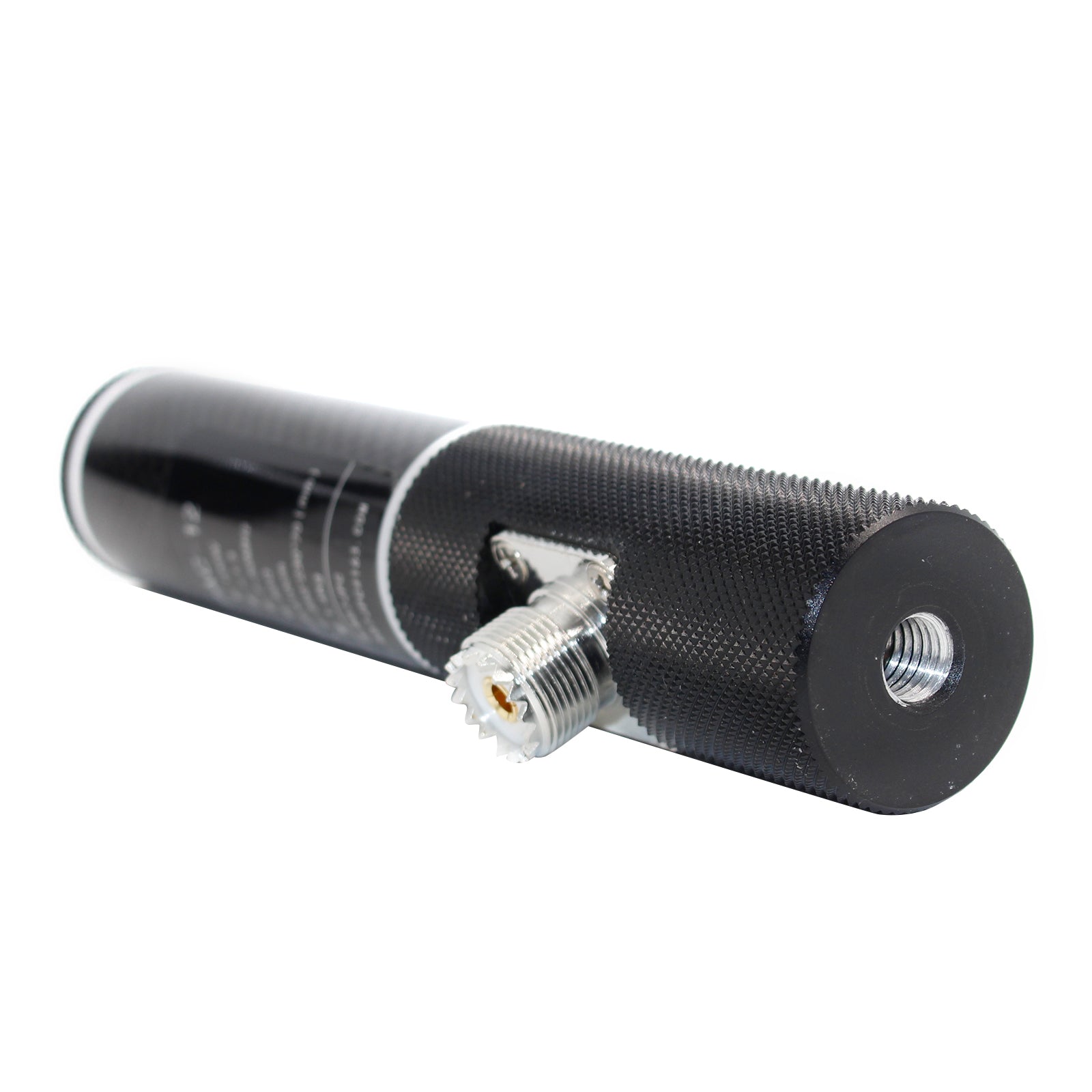

アルミニウム合金ベース x 1 (黒色アルマイト処理)
1 x マルチバンドロードコイル (40m - 10m、材質: ナイロン。注: ロードコイルは手作業ではなく、金型を開いて加工します)

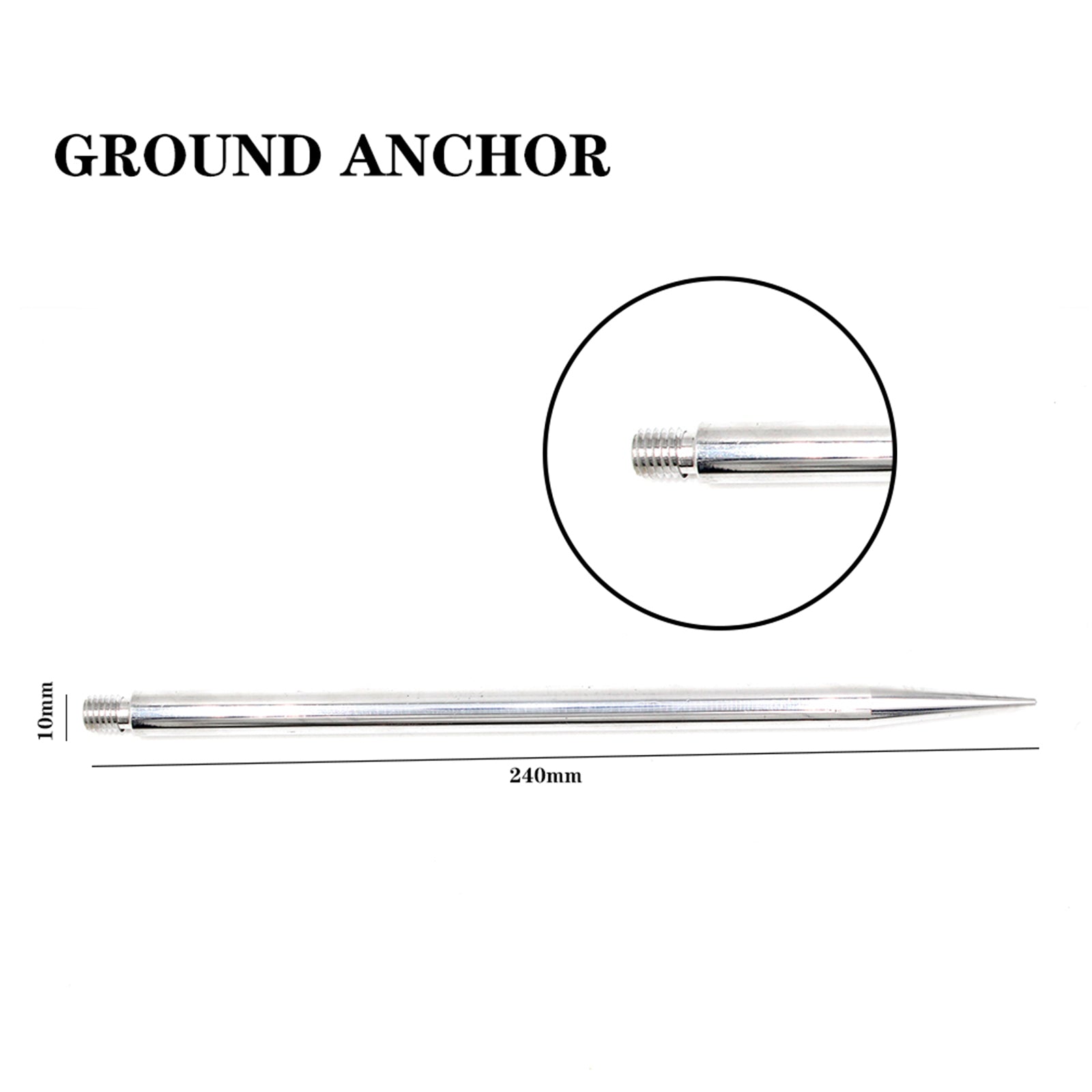

1 x グラウンドアンカー 10 x 240 mm (良好な接地を維持するためにメッキされていません)

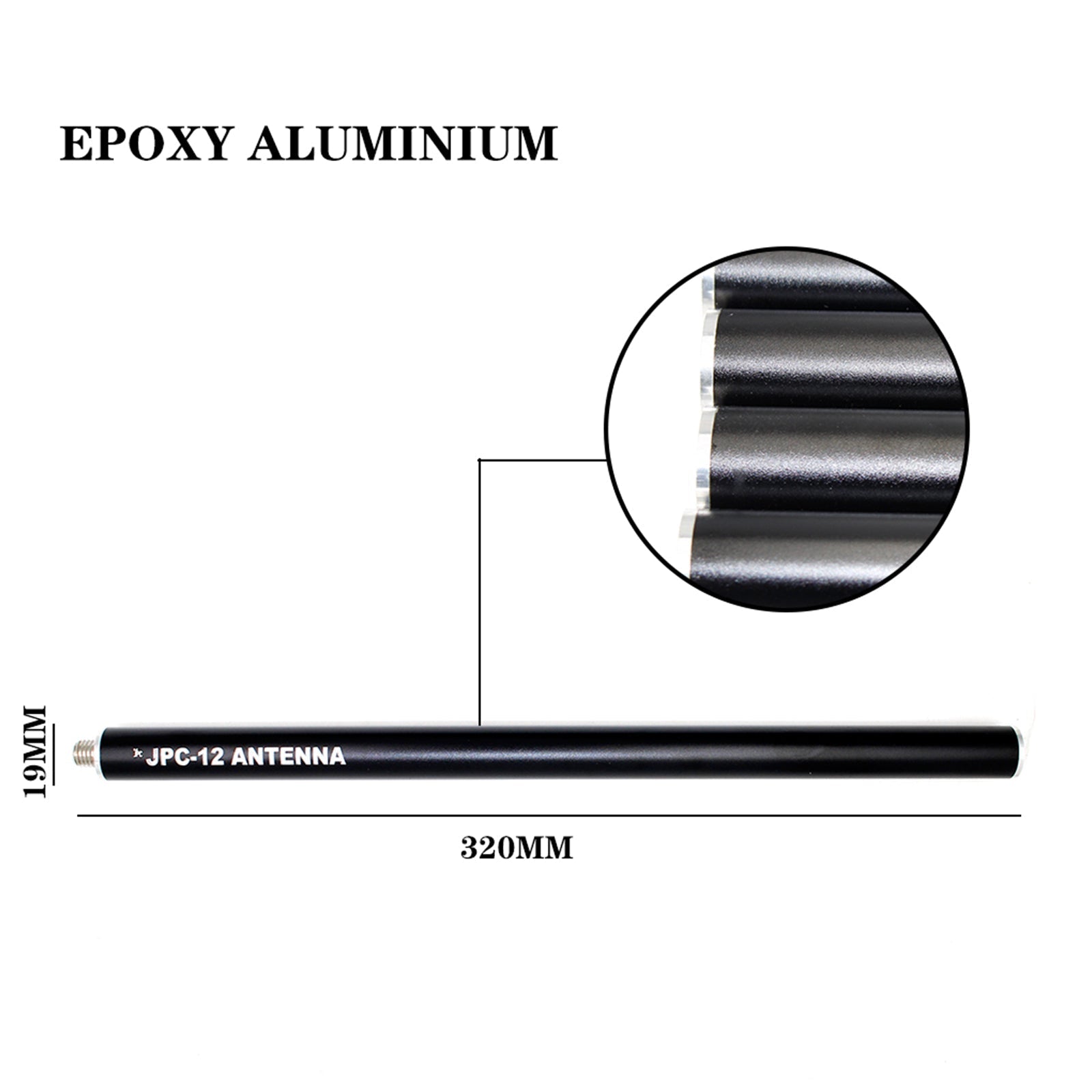

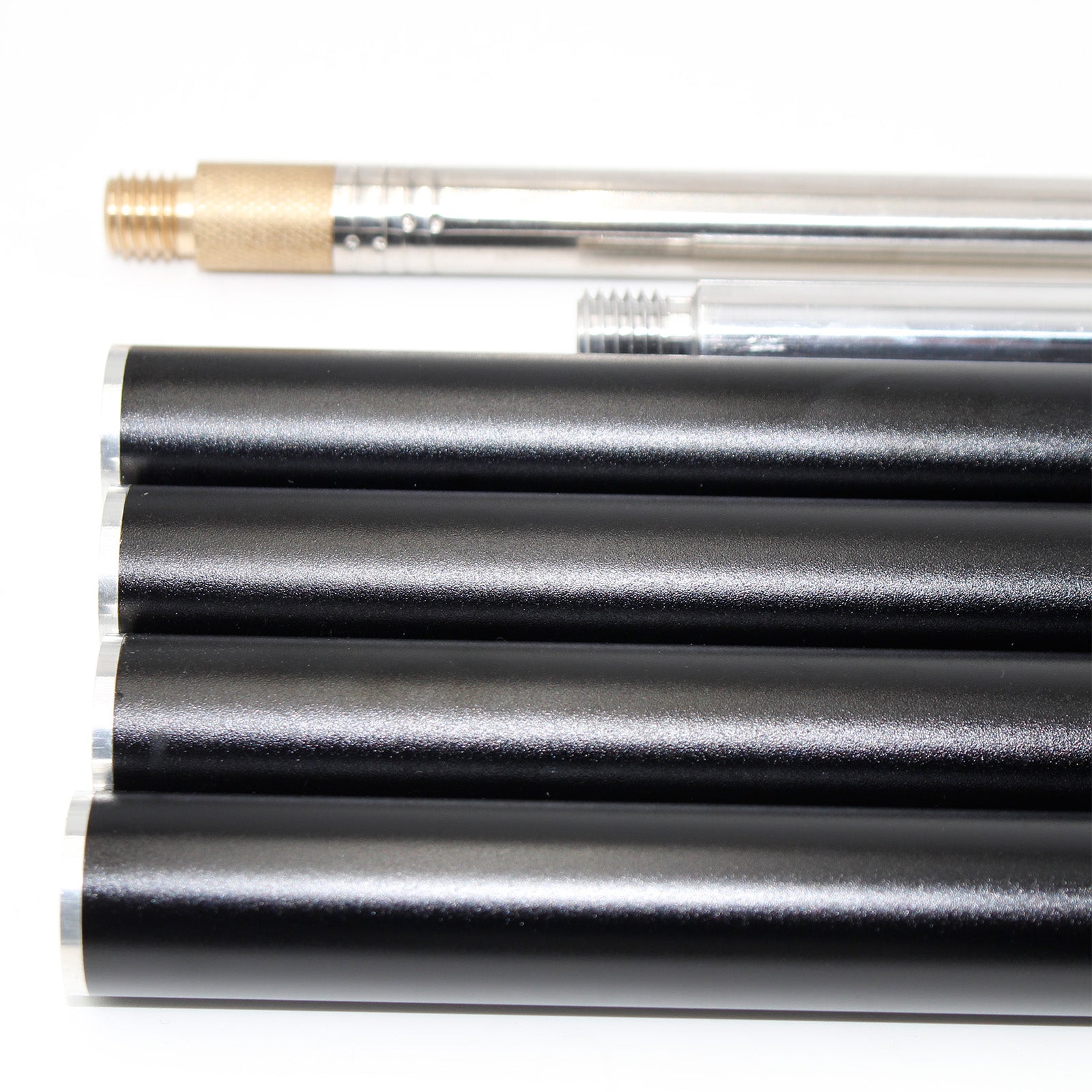

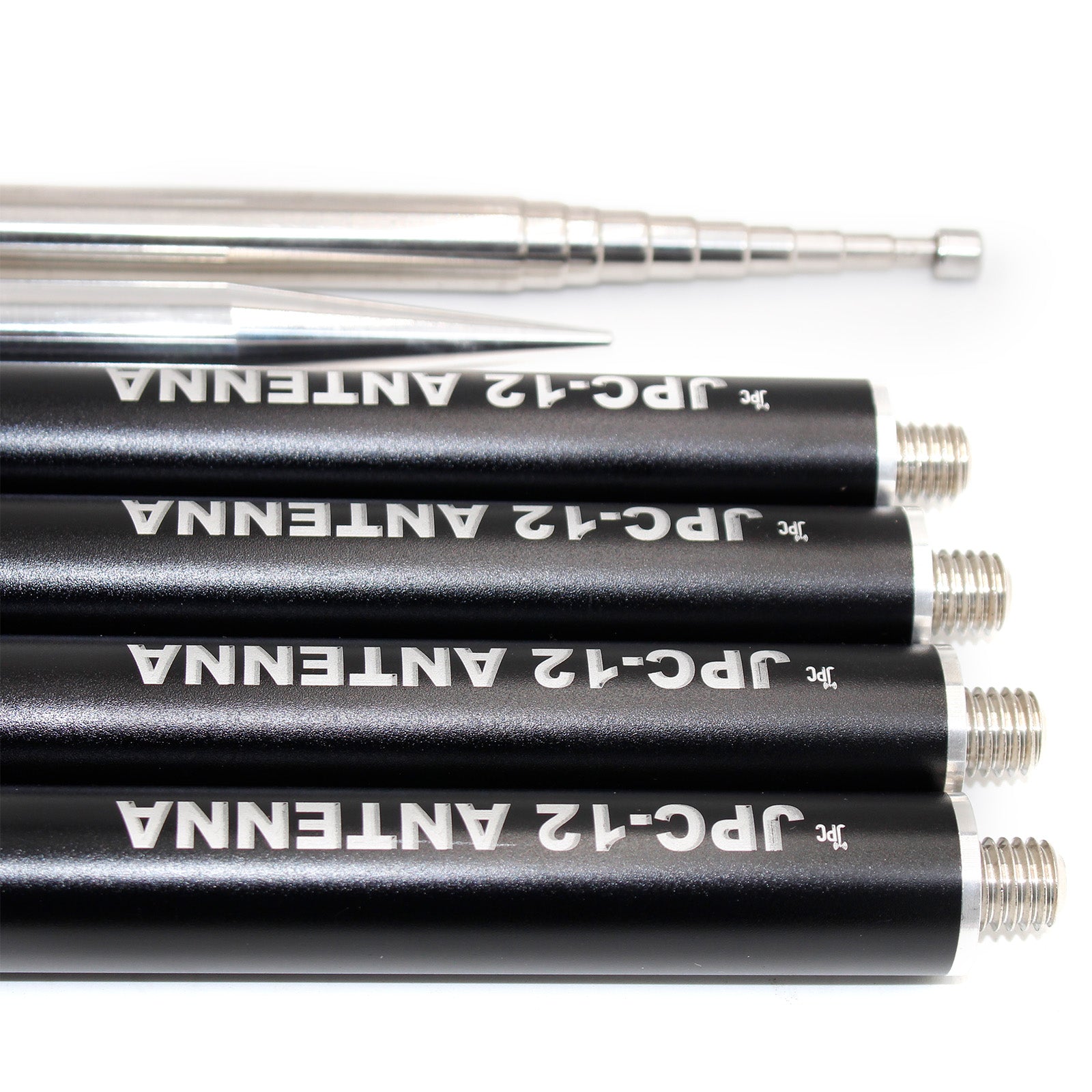

アルミナチューブ 黒 19 x 320 mm 4 本 (陽極サンドブラスト酸化)
1 x 2.5 m ステンレススチール伸縮アンテナ (厚さはカスタマイズ可能)

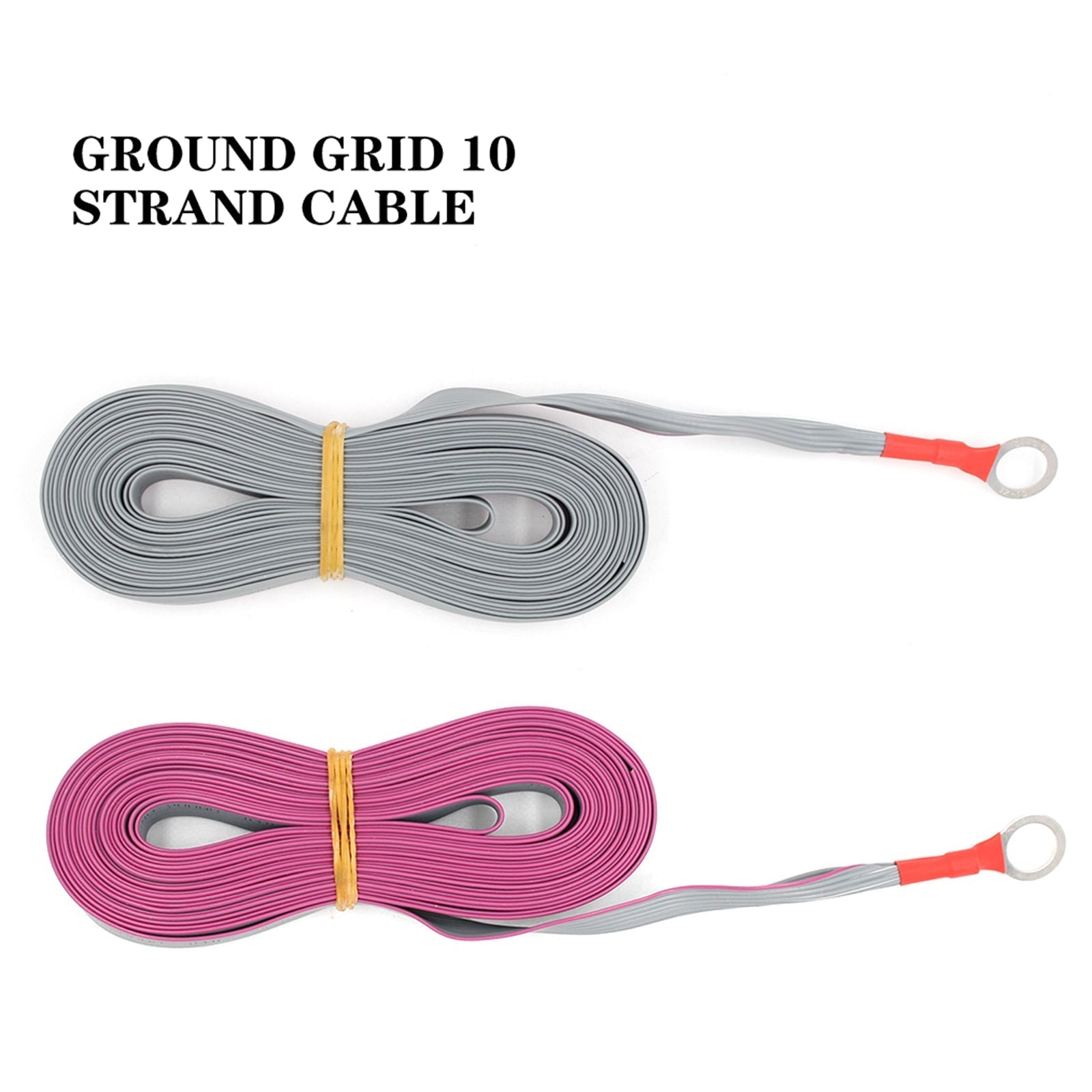

1 x 10 撚りアース線ケーブル (使用時に必要に応じて切り離します。通常は 3 撚りにします)
布製バッグ x 1
?
