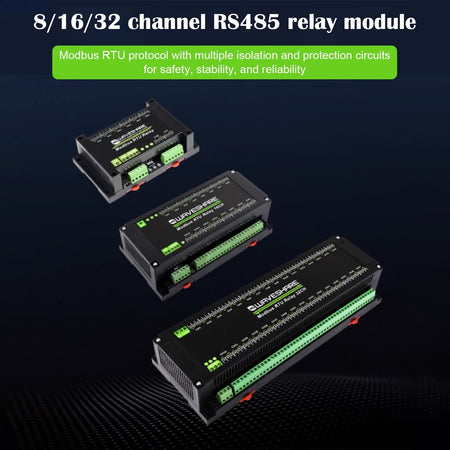

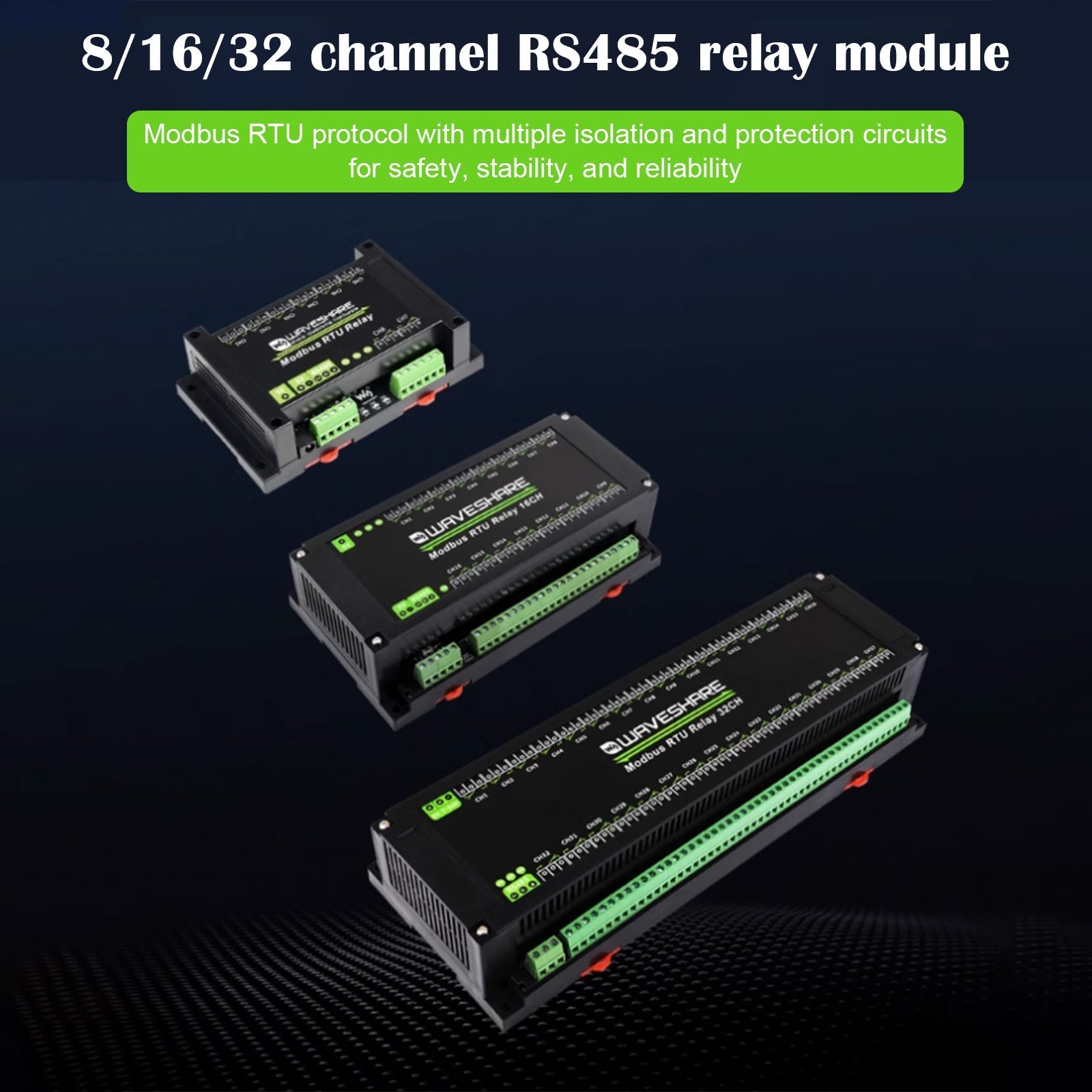

複数の絶縁保護回路を備えた Modbus RTU 8/16/32 チャネル RS485 インターフェース リレー モジュール
特徴：
このシリーズの製品は、産業用 RS485 インターフェースで制御されるリレー モジュールです。リレーの数は 8/16/32 で、Modbus RTU プロトコルを使用し、電源絶縁、ADI 磁気結合絶縁、自己回復ヒューズ、TVS 保護回路を内蔵し、ABS DIN レール シェル設計を採用しています。この製品は操作が簡単で、通信速度が速く、安定性、信頼性、安全性などの特徴があり、さまざまな産業用制御機器や通信要件の高いアプリケーションに適用できます。

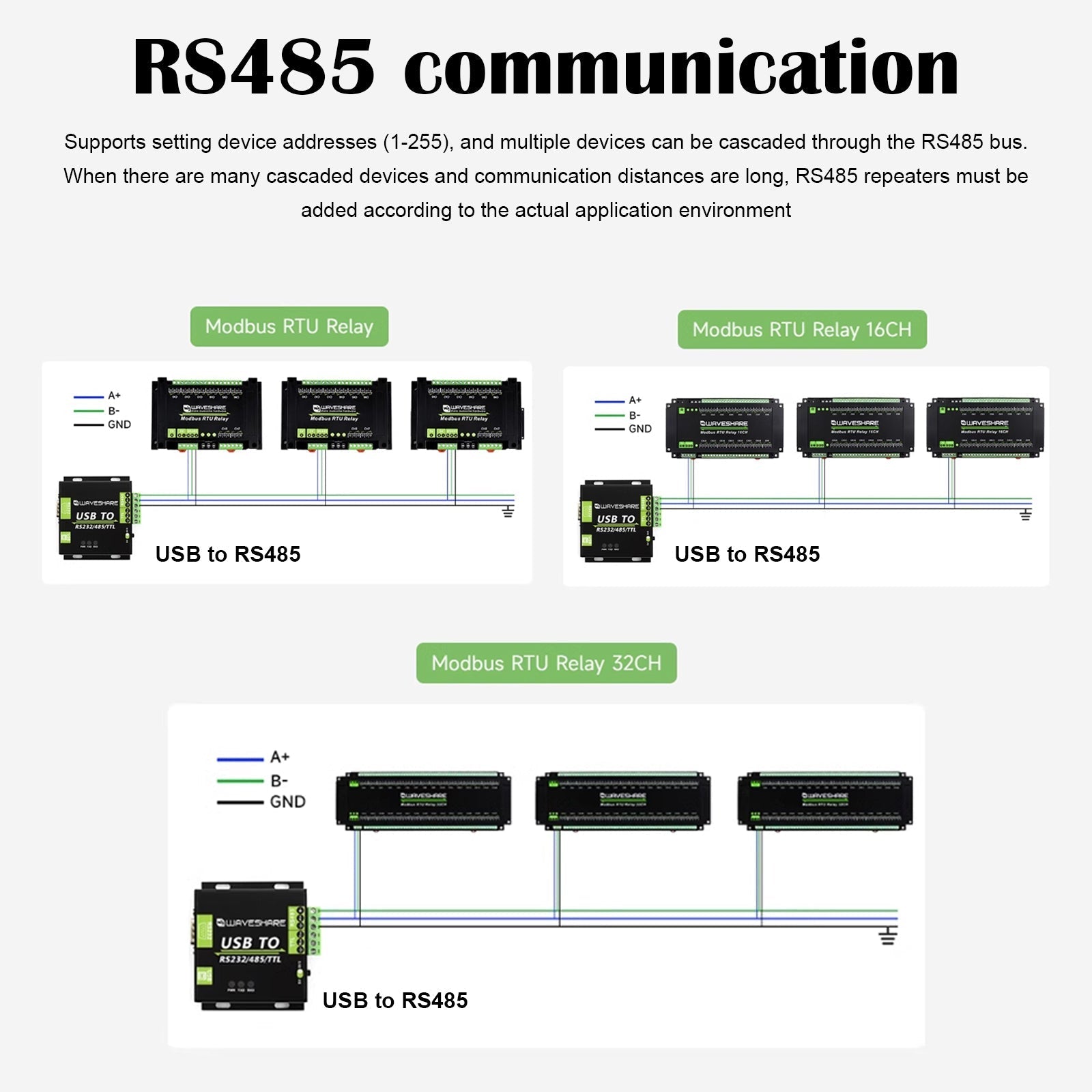

デバイス アドレス (1 ~ 255) の設定をサポートし、RS485 バスを介して複数のデバイスをカスケード接続できます。フラッシュ オープンとフラッシュ オフ機能があり、オンボード統合電源絶縁は、一定時間リレーを開くようにコマンドすることで自動的に閉じることができ、安定した絶縁電圧を提供できます。絶縁端に追加の電源は必要ありません。オンボード統合 ADI 磁気結合絶縁は、高い信頼性、強力な耐干渉性、低消費電力で信号絶縁を実行できます。

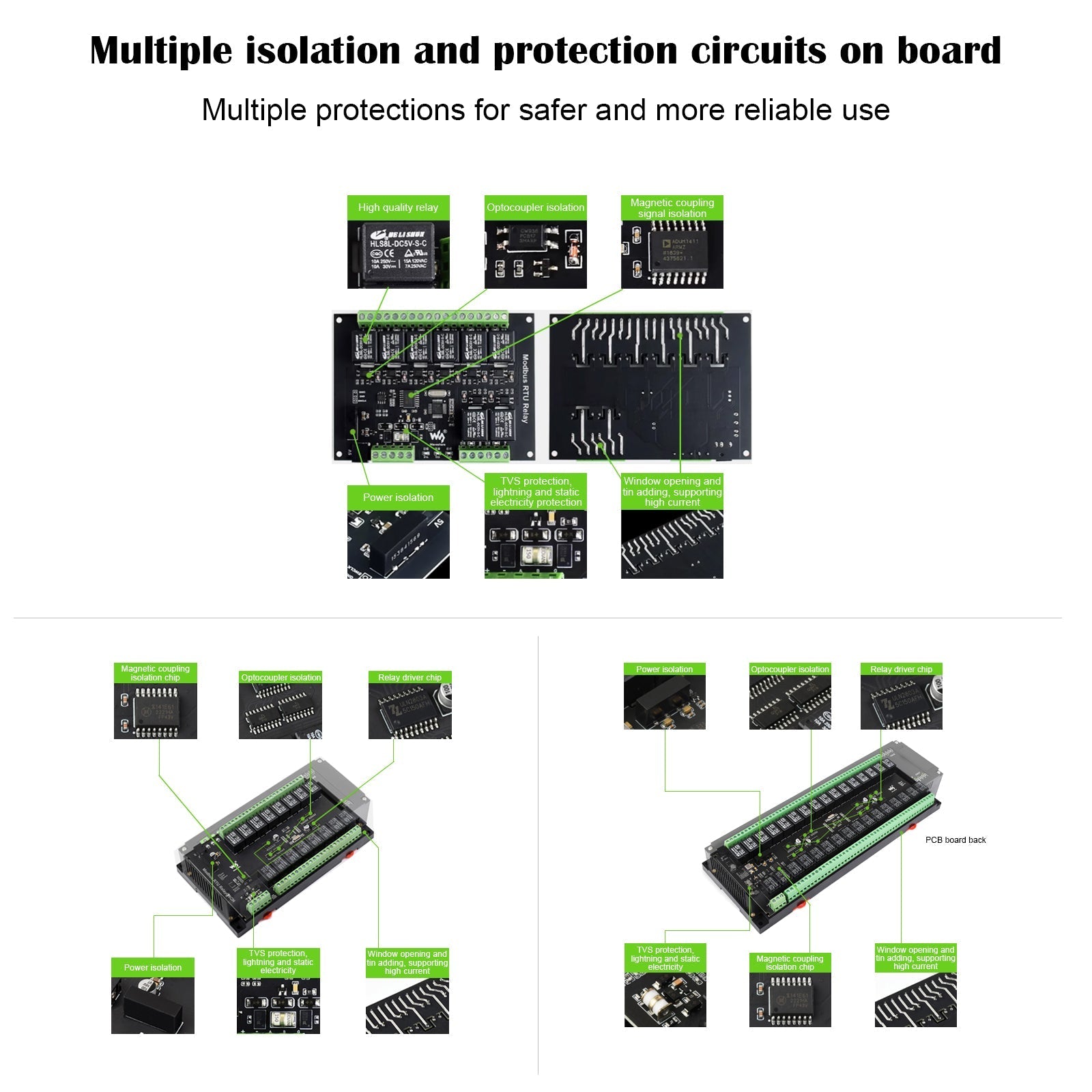

オンボードの自己回復ヒューズとTVS（過渡電圧サプレッサー）により、回路内のサージ電圧と過渡ピーク電圧を効果的に抑制し、過電流と過電圧、雷保護、静電気防止オンボード光絶縁を防ぎ、リレーの高電圧回路干渉を回避できます。
専用のリレー駆動チップ、内蔵フリーホイールダイオード保護、より強力で安定した駆動能力、オンボードの逆接続防止回路を使用し、正極と負極の逆接続による回路の焼損を防止します。

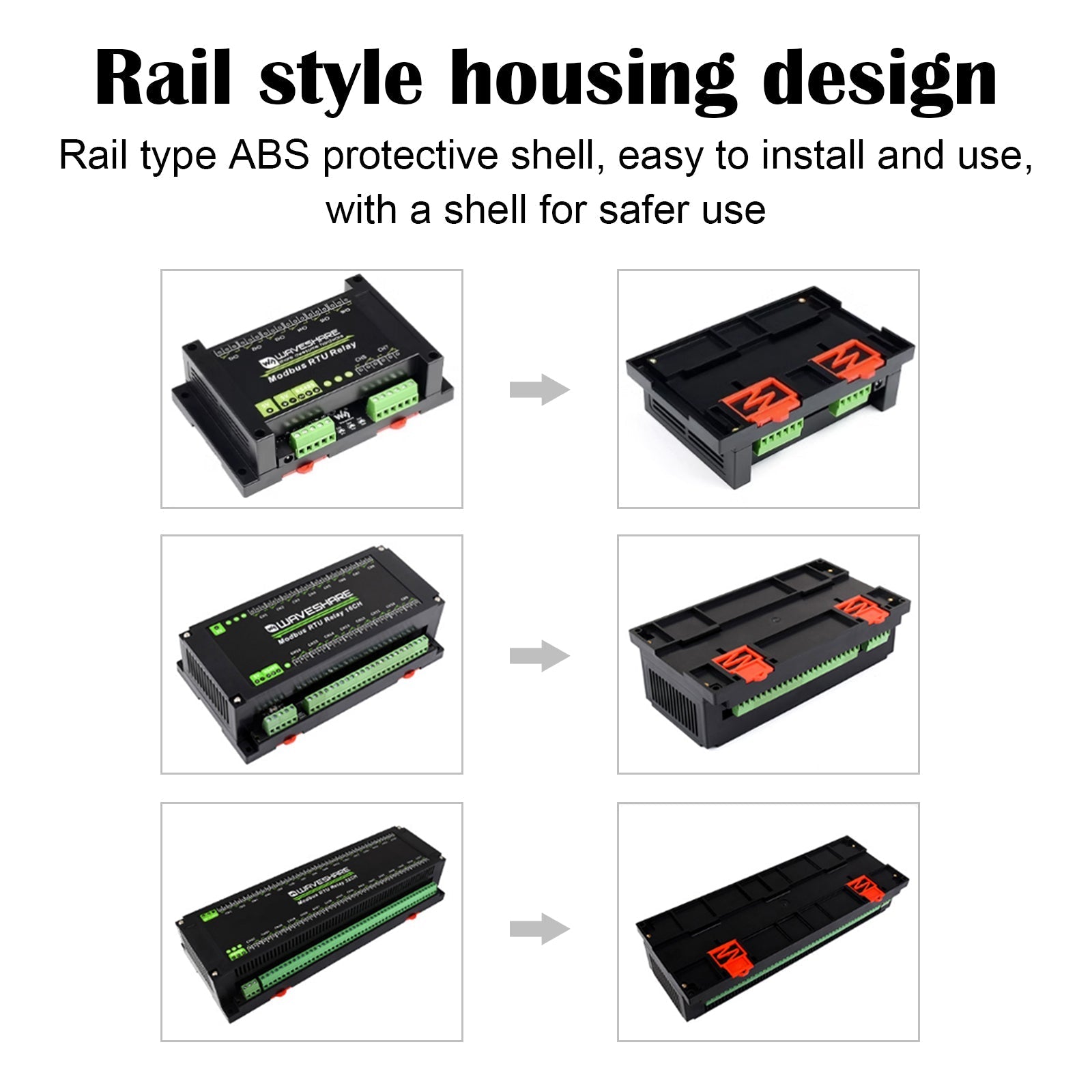

高品質のリレーを使用し、負荷へのアクセスを可能にします: ≤10A250VACまたは≤10A 30V DCレールマウントABS保護シェル、取り付けと使用が簡単、シェルでより安全
MCU ステータスと信号トランシーバー ステータスを簡単に確認できるように、3 つの外部 LED インジケータがあります。32 チャネル バージョンのみオンボード電圧レギュレータ チップを搭載し、7 ～ 36V の幅広い電圧電源をサポートします。
仕様:
製品モデル: Modbus RTU リレー 8CH/Modbus RTU リレー 16CH/Modbus RTU リレー 32CH
動作電圧: 5V/7-36V
通信インターフェース: RS485
通信ボーレート: 4800.9600、19200、38400、57600、115200、128000、256000
デフォルトの通信形式: 9600,N8,1
リレーチャンネル数: 8チャンネル/16チャンネル/32チャンネル
接点タイプ: 常時開 1 つ、常時閉 1 つ
接点負荷: ≤10A250VAC または ≤10A30VDC
Modbusプロトコル: 標準ModbusRTUプロトコル
RS485アドレス設定: 1-255
インジケーターライト:
STA: MCUインジケーターライト。MCUが正常に動作しているときに点滅します。
TXD: 送信インジケーターライト。データ送信時に点灯します。
RXD: 受信インジケータライト。データを受信しているときに点灯します。

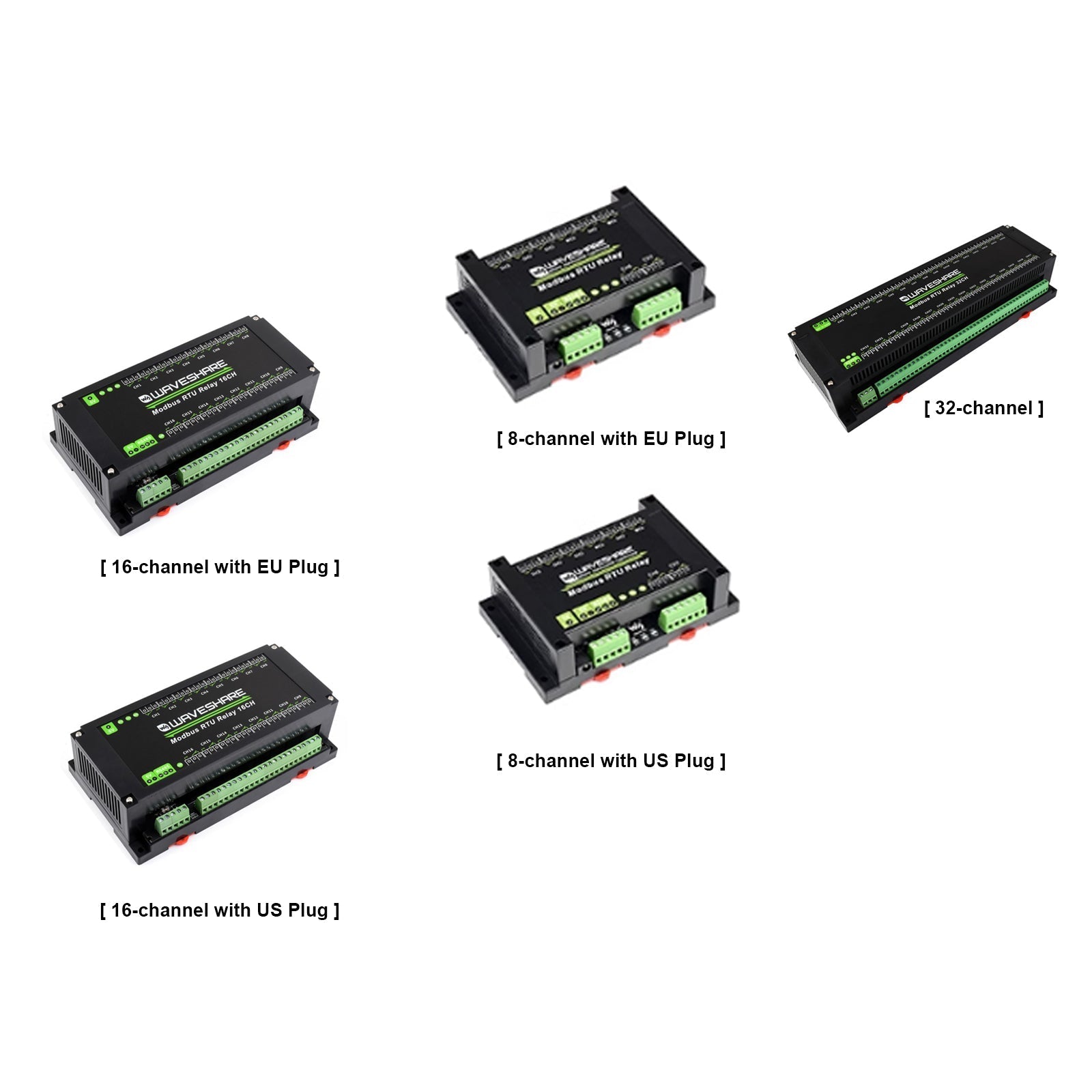

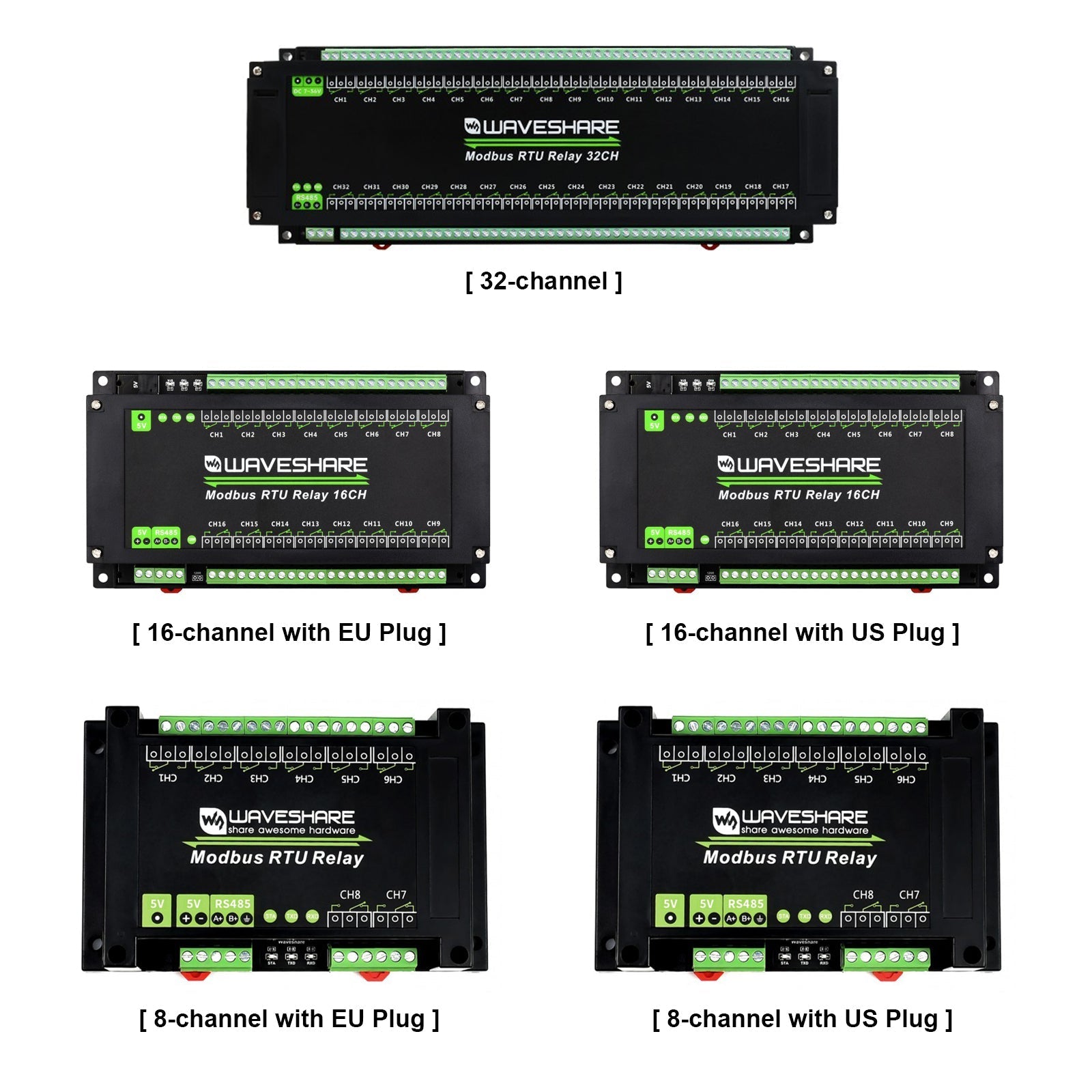

パッケージは以下を含みます：
オプション1：

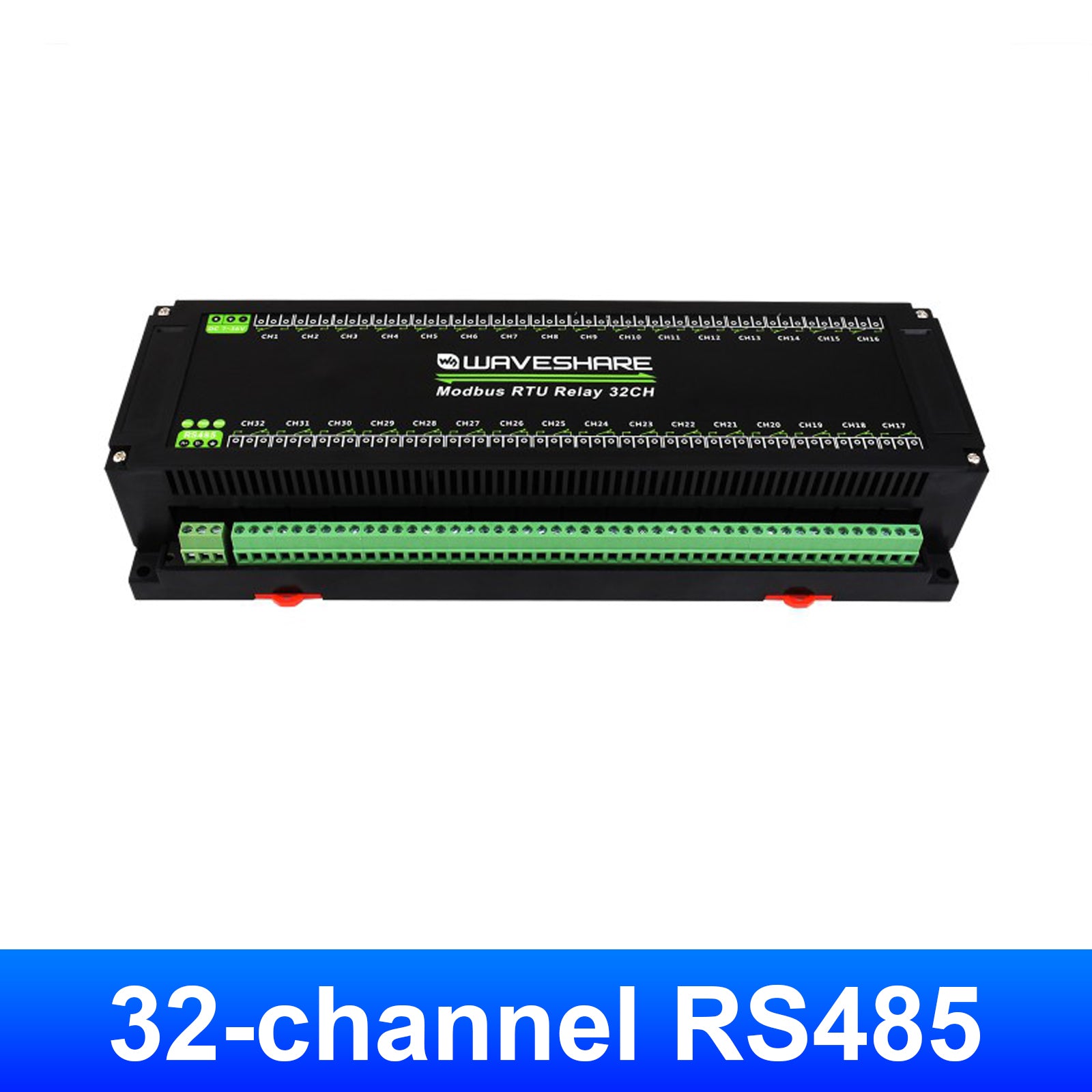

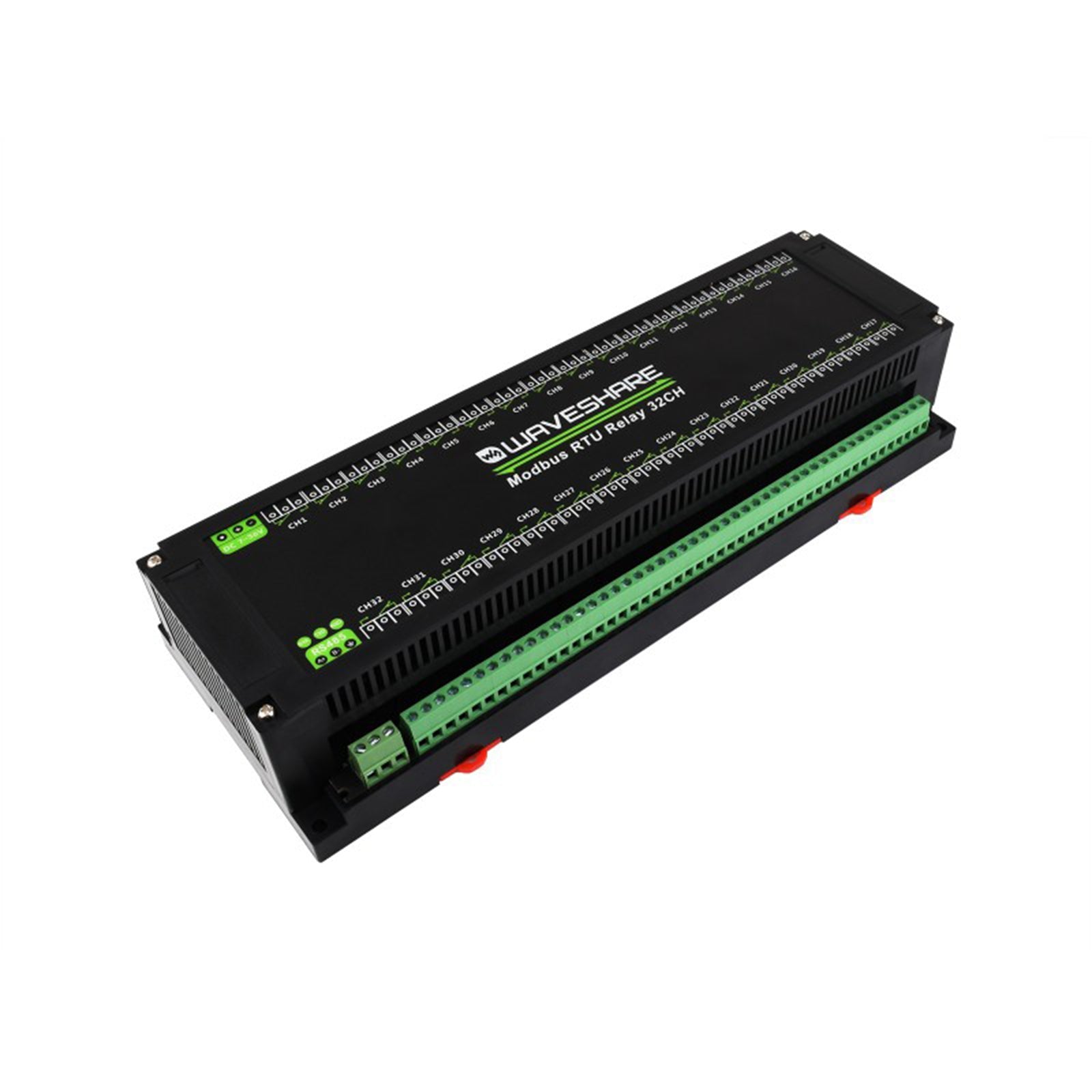

32ウェイリレーモジュール x 1 [電源は付属していません]
オプション2:

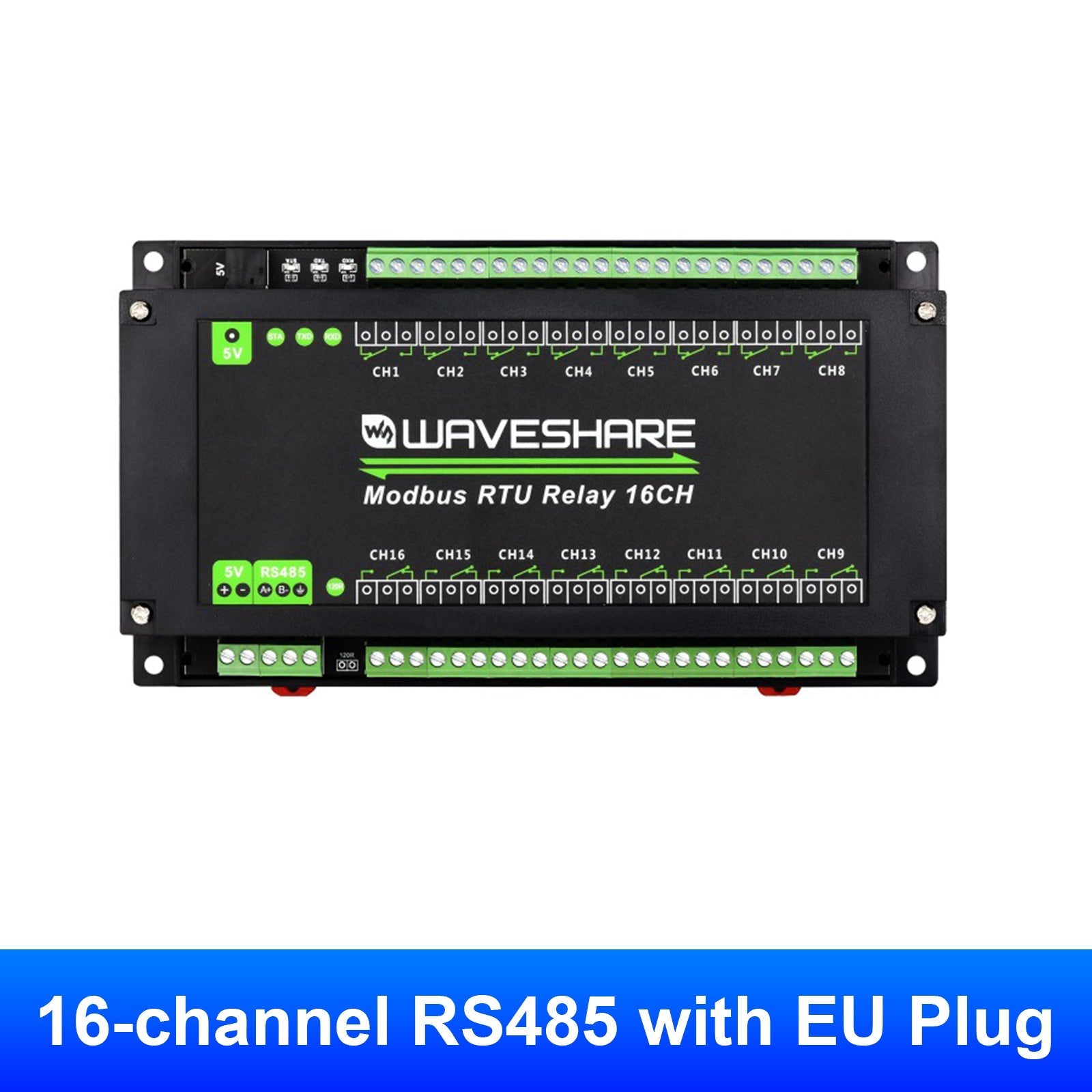

16ウェイリレーx1 [EU電源]
オプション3:

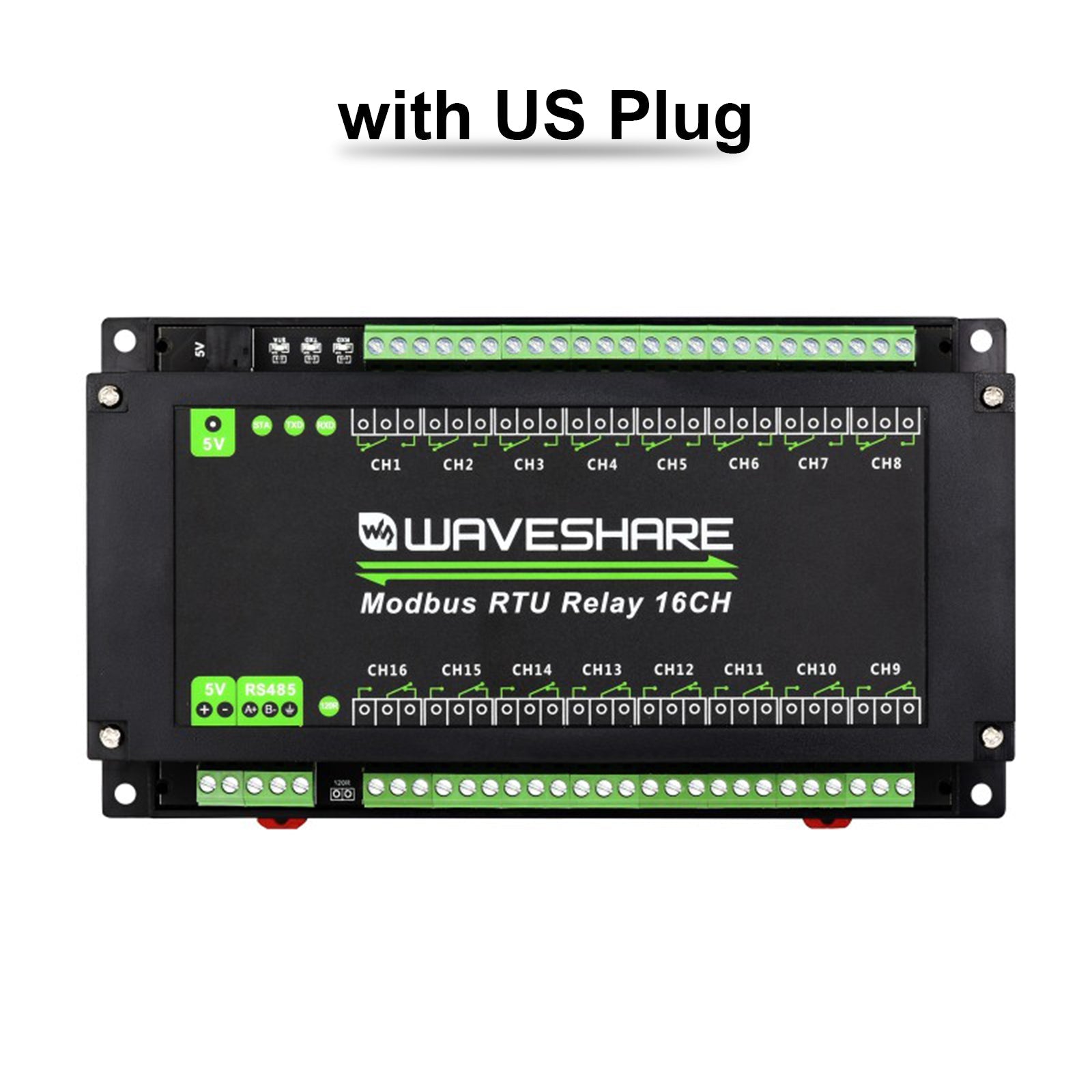

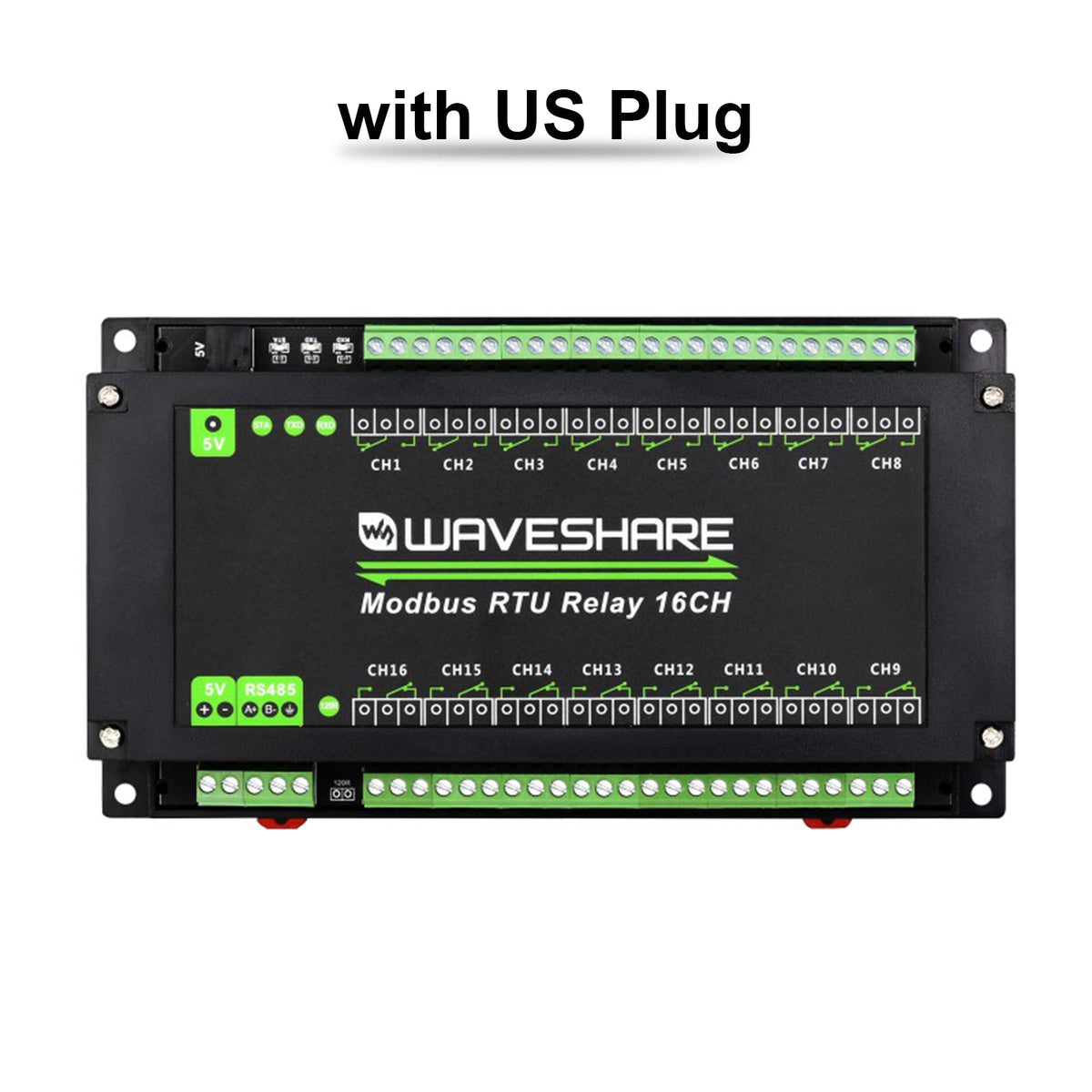

16ウェイリレーx1 [米国電源]
オプション4:

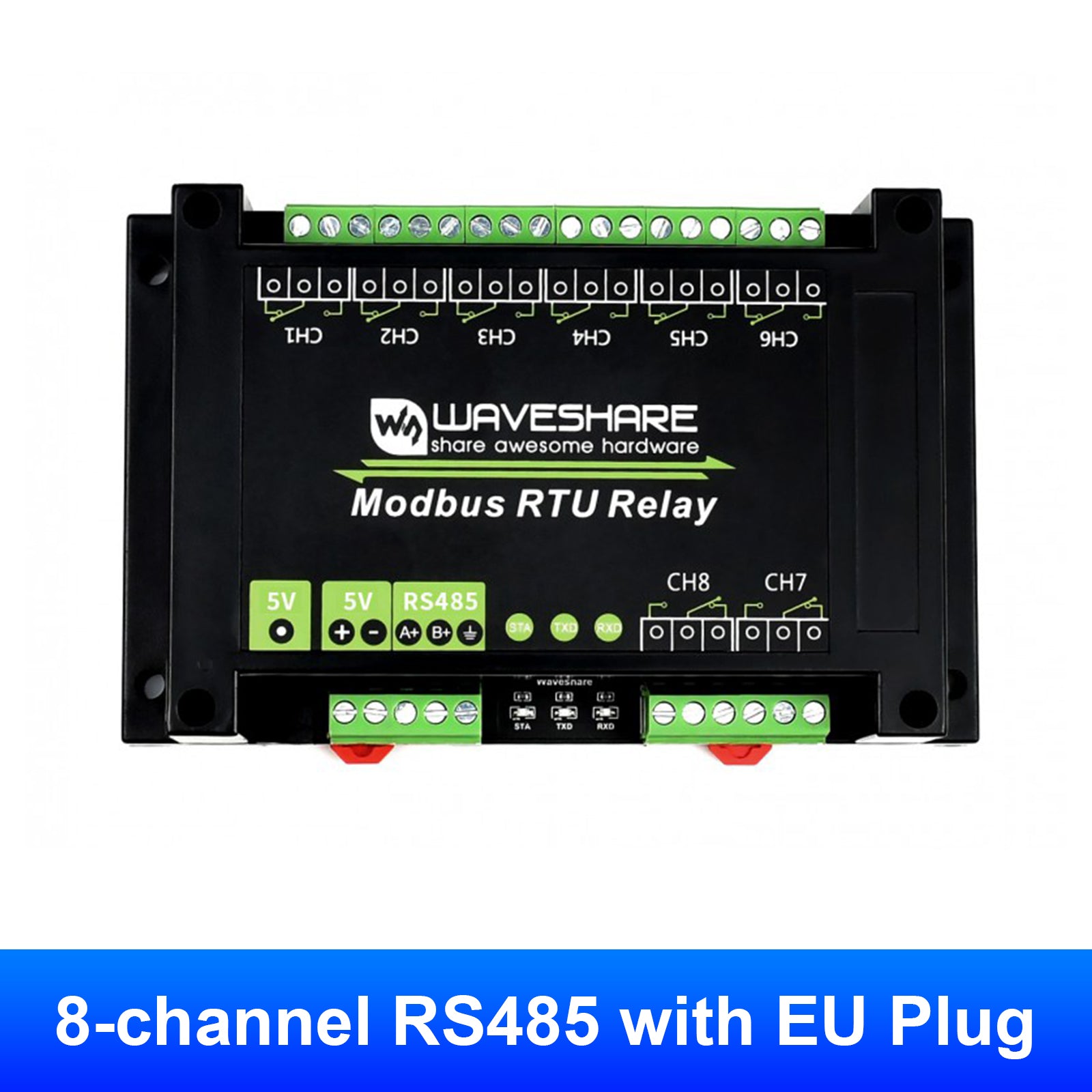

1x 8ウェイリレー[EU電源]
オプション5:

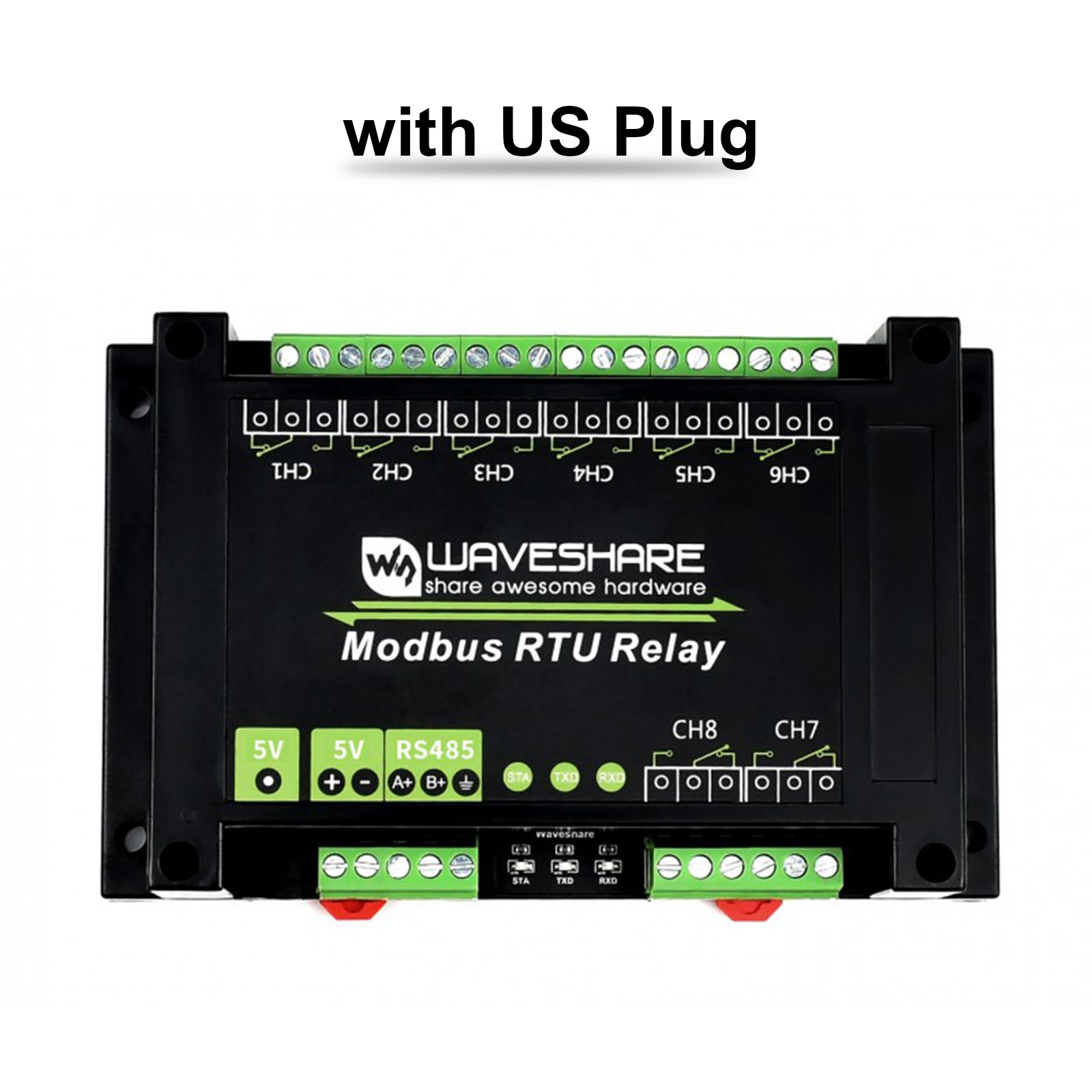

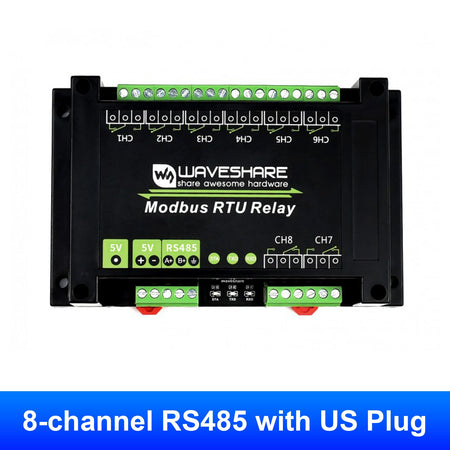

1x 8ウェイリレー[米国電源]
