DC-DCコンバータ 20A 300W ステップダウン バックブースト パワー調整可能 充電器ボード

特徴：
1: 高品質の素材で作られており、より耐久性があります。
2：電解コンデンサは低抵抗の高周波で、抵抗が低く、出力が安定しています。
3：モジュール特性：同期整流、非絶縁降圧、定電流および定電圧モジュール、CC CV 充電モジュール。
4：適用範囲：高出力LED定電流駆動、リチウム電池充電（強誘電体を含む）、4V、6V、12V、14V、24V電池充電、
Ni-Cd Ni-MH バッテリー（バッテリーパック）の充電、ソーラーパネル、風力タービン。

出力電流調整方法：
1. CV ポテンショメータを調整し、負荷要件に応じて出力電圧を必要な電圧値に設定します。
2. CC ポテンショメータを反時計回りに約 30 回転させて (つまり、出力電流を最小に設定して)、LED を接続し、CC ポテンショメータを必要な電流に調整します。
バッテリーを充電する場合は、バッテリーが完全に放電した後、出力に接続し、CC を必要な電流に調整します。大きいほど、充電電流は小さくなります。

詳細:
状態: 100%新品
入力電圧: DC6-40V
出力電圧: 32V 未満で長時間連続調整可能 (1.2 ～ 35VDC) (入力電圧が出力電圧よりも高く、昇圧できないアプリケーションに適しています)
出力電流：最大20A、長時間15A以内（出力管の温度が65度を超える場合は放熱用ファンを追加し、高電圧出力の場合はディレーティングを使用してください）
電流制限範囲: 0.2〜20A (調整可能) モジュールが65度を超える場合は、ファンを追加してください。
最小ドロップアウト電圧: 3V
動作周波数: 150KHZ
変換効率：最大約96％ 効率は圧力差と使用環境に関係します
出力リップル：約50mVリップル（ノイズなし）20M帯域幅（参考値）入力24Vで測定
動作温度：-10℃～+75℃（実際の使用ではパワーチューブの温度に注意してください。温度が高すぎる場合は、放熱を強化するか、使用を減速してください。
ポテンショメータの調整方向: 時計回り (増加)、反時計回り (減少)
出力短絡保護：あり（瞬時保護）定電流（現在設定されている定電流値では長時間短絡できません）
入力逆極性保護: なし、
出力逆流防止: なし。自己充電負荷または誘導負荷の場合は、外部の 2 極チューブが必要です。
配線方法：端子台

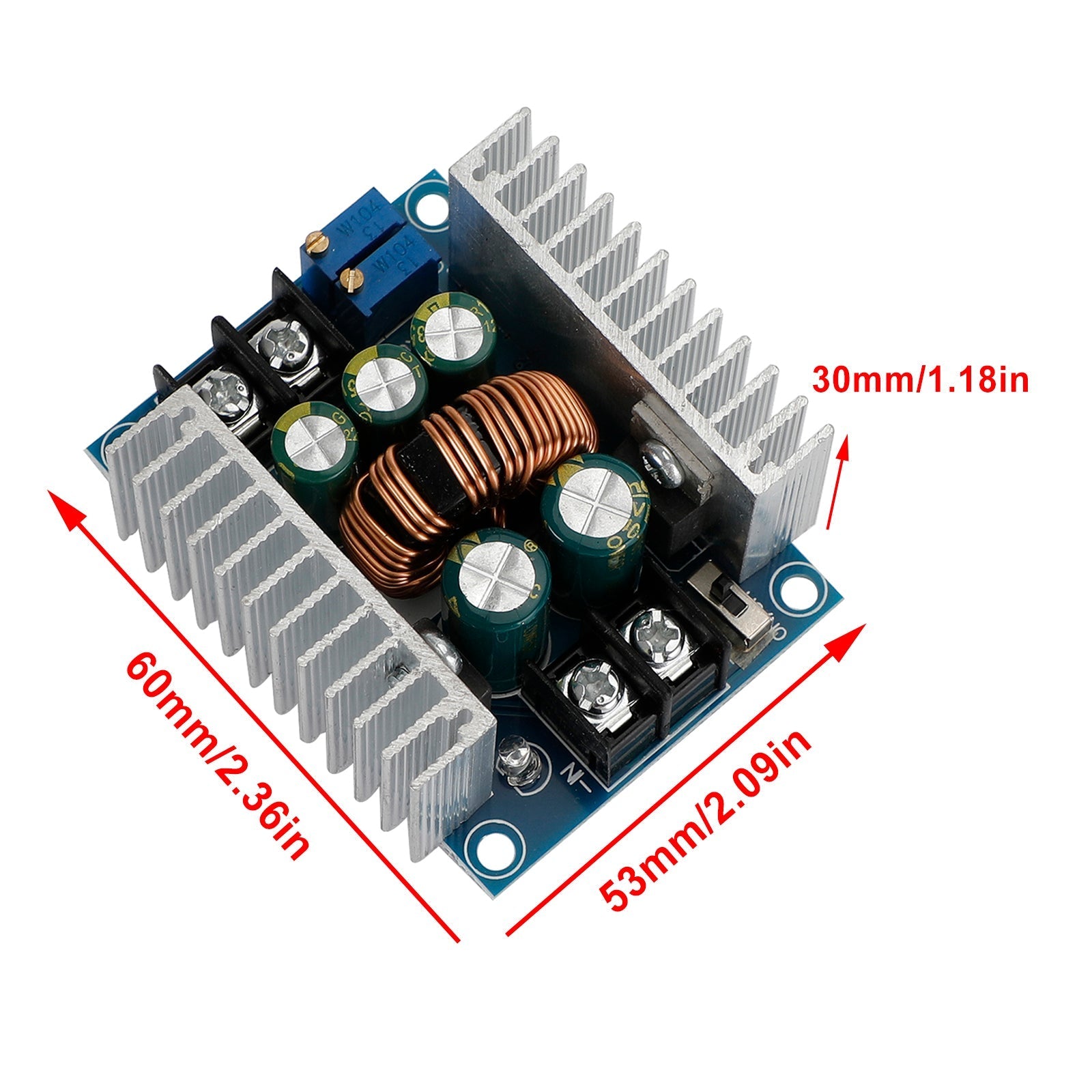

モジュールサイズ: 60*53*30 mm/2.36*2.09*1.18インチ

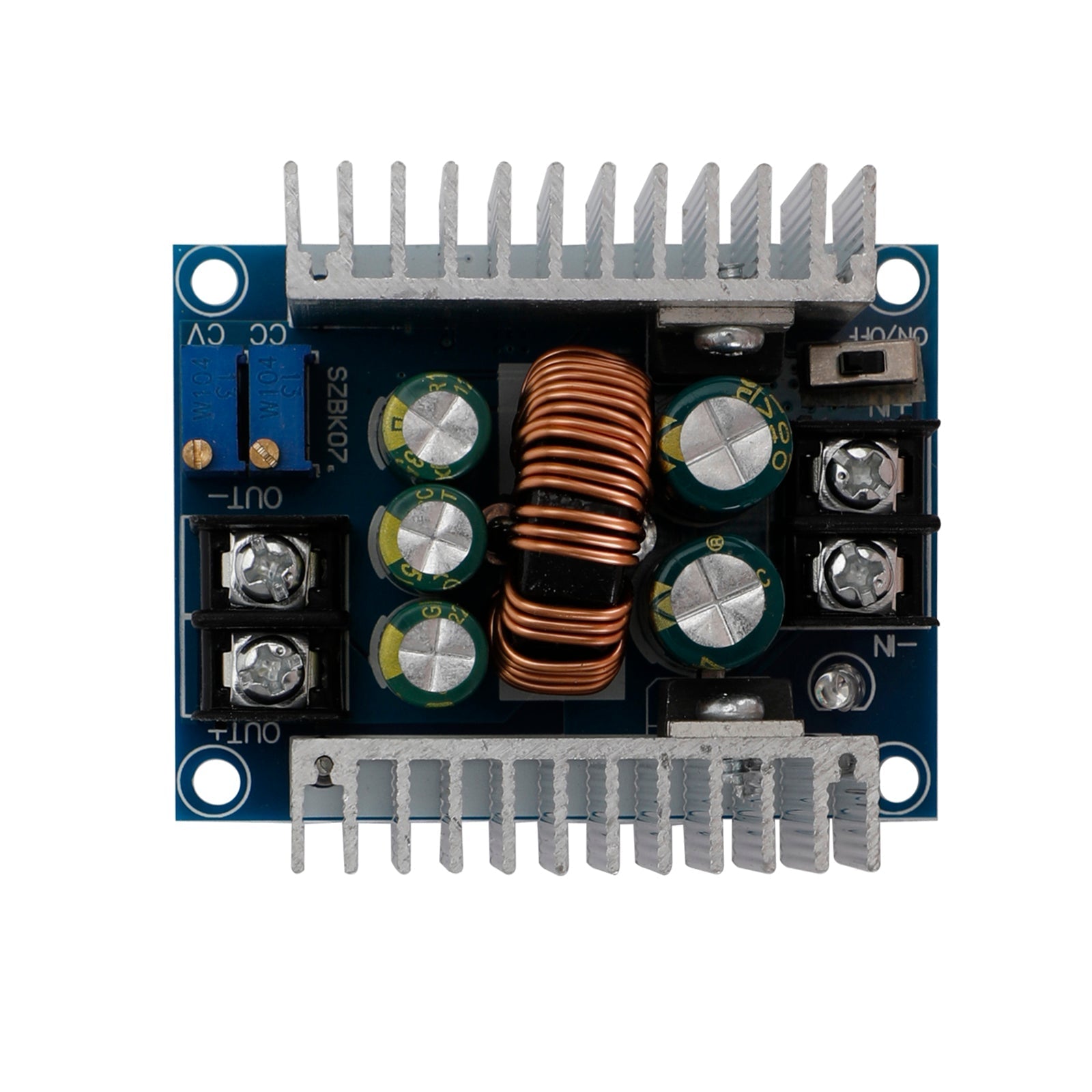

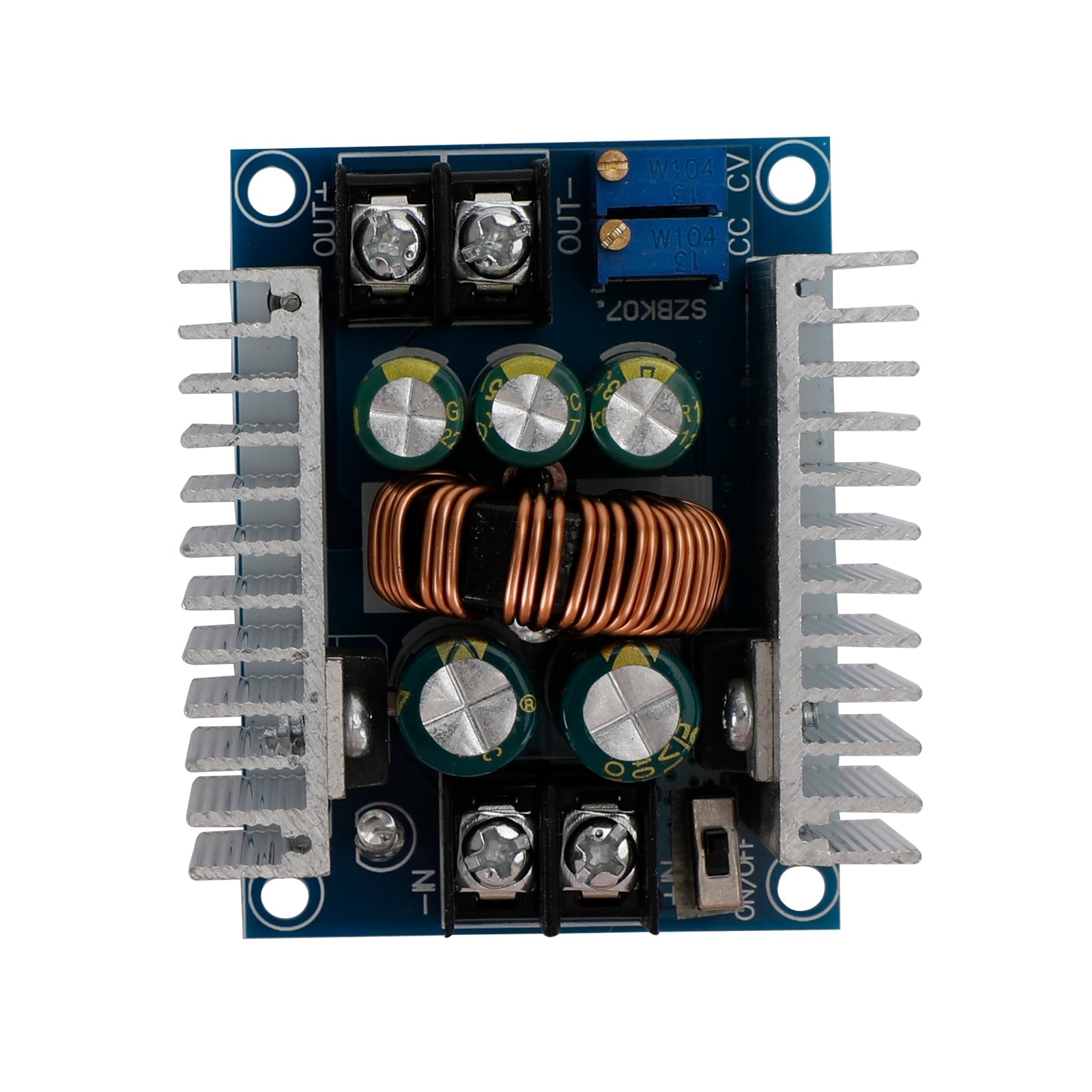

配線手順:
OUT+: 出力正
OUT-: 出力負
+IN: 正の入力
-IN: 負の数を入力してください
CV: 出力電圧調整
CC: 出力電流調整
EN: 有効、低レベルで出力が閉じる、一時停止、高電圧レベルでアクティブ
入力と出力が接地されている場合、無負荷CV出力定電圧、CC出力定電流

注記：
1. 手作業で計測しているため、1〜3mmの誤差が生じる場合があります。
2. モニターの調整が同一ではないため、写真に表示されている商品の色はコンピューターのモニター上では若干異なって表示される場合があります。

パッケージは以下を含みます：
1 X コンバーター
